隔离式放大器,用于将模拟信号的输入端和输出端作电气绝缘,多应用于去除同相电压噪声。隔离的方法是采用光电耦合器或变压器,可望获得非常大的同相电压抑制比(CMRR)。作得好的话,还可耐受高达1000V的同相电压。

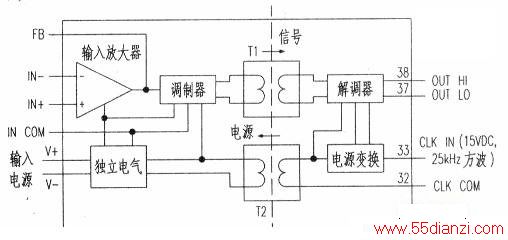

要想获得高精度的隔离,需要采用调制方式,这会产生大的噪声,且成本也高。不过,现在已有成品的隔离放大器出售,以型号为AD208AY的隔离放大器为例,其内部结构如下图所示。

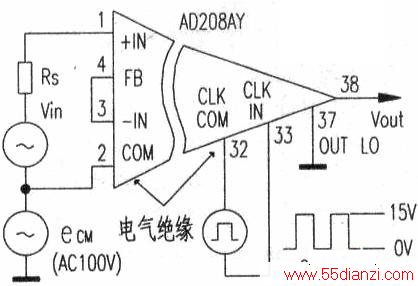

下图是隔离放大器的实验电路,连接成增益为1:1的放大器。因为AD208AY是±5V的满输出(FS)放大器,故输入也是±5V。供电电源除使用单独电源外,还要用到方波(15V、25kHz、50%占空比)作电源。图2中的电流仅lOmA.故方波电源用方波振荡器供给。
实验结果显示,当输入100Hz正弦波时,输出波形相当干净。其CMRR特性,50Hz的抑制比在lOOdB以上,去除同相电压的能力相当强。
AD208AY的最大同相电压为750V。
