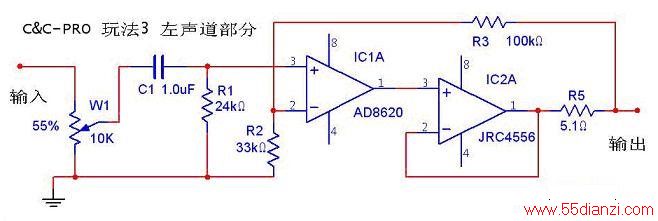

耳放由前后级两个IC组成,IC1作前级放大,IC2作后级放大,后级IC2和上面一样,接成电压跟随扩流形式,也就是缓冲扩流(BUF),选取大电流OP更合适。 此电路的声音特点,主要由IC1决定,选高品质的前级,非常关键,前级OP对输出电流几乎没有要求,1mA以下输出级别的优质OP也可以用,图上推荐的是AD8620,可以选择822做前级。
