采用AD847驱动MOSFET的恒流电路

　　功率MOSFET的栅极电容最比较大，若用于开关电源或DC-DC变换器时，不用担心会产生异常（寄生）振荡，但在用于线性电路时，防止振荡就非常重要了。
　　
　　一般的运算放大器．在驱动lOOpF的电容负载时就会产生振荡，而功率MOSFET的栅极电容量在1000pF以上。输出电流越大的功率MOSFET，其栅极静电容量也大，在这种情况下，要驱功大电容负载，就应选用不会振荡的运算放大器。
　　
　　AD847是能满足这一要求的高速运算放大器，它在驱动1μF的电容负载时，输出波形也非常稳定。这一波形的转换速率决定了运算放大器输出电流的大小。运算放大器的输出电流Iout大，对电容负载的充电就快，即常说的响应速度快。这时的转换速率：
　　
　　dV/dt=Iout/CL
　　
　　在使用AD847时，其输出电流Iout(max)约30mA，对1μF的电容量，电压变化5V需时170us。所以，若驱动功率MOSFET的栅极电容量为0.01μF时，这个时间变为1.7uS；0.1μF时为17μs。
　　

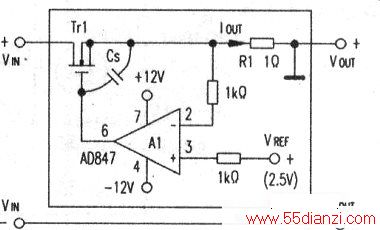

　　附图是用运放AD847驱动功率MOSFET的恒流电路。图中，运算放大器的供电需要悬浮起来，故另用其他电源供电。电路的基准电压VREF=2.5V，R1xIout=2.5V，当R1=1Ω时，输出电流Iout=2.5A。
