1 ADS1278简介
1.1 ADS1278特点
ADS1278内部集成有多个独立的高阶斩波稳定调制器、FIR数字滤波器、输入多路复用器等功能。可通过内部控制寄存器的不同配置得到不同的A/D采样速率、采样模式、A/D转换精度等，支持高速、高精度、低功耗、低速等4种工作模式。ADS1278可以通过设置相应的输入/输出引脚选择工作模式，不需寄存器编程。其数据输出可选同步或SPI串行接口，便于连接到FPGA、DSP及微控制器，适用于对性能、功耗要求高、模拟通道要求多的数据采集系统，如桥梁振动分析、动态应变测量及压力测量设备等。
ADS1278的主要性能有：8通道同时采样测量，高达128 kSPS的数据传输速率，线性相位数字滤波器，SPT或帧同步串行接口，62 kHz带宽，111 dB信噪比(高分辨率模式)以及高达108 dB的总谐波失真(THD)等。
1.2 ADS1278工作原理

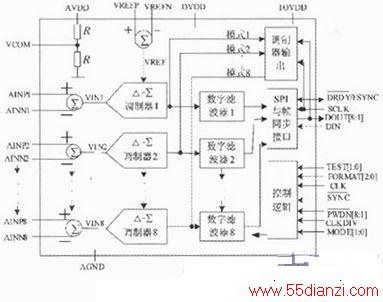

如图所示为ADS1278内部结构框图，主要由8个独立的ADC并行实现8通道输入信号的数字化，每个ADC由先进的6阶斩波△-∑调制器，后接低纹波、线性相位的有限冲积响应(FIR)数字滤波器构成。调制器检测差分输入信号VIN=(AINP-AINN)，并与差分参考电压VREF=(VREFP-VREFN)相比较得到一个1秒密度的位流输出，输出的位流经内部的数字滤波器滤波后得到一个低噪声的数字输出。工作时，调制器以高速采样输入信号(典型值输出数据率的64倍)，其产生的量化噪声被移入高频带，由内部的数字滤波器滤除。调制器的过采样倍率与工作模式有关，分别可取64倍(高速、低速、低功耗模式)或128倍(高精度模式)。数字滤波器可对截止频率外的信号衰减100 dB以上，使信号导通带宽在90%的奈奎斯特频率时纹波低于0.005 dB。
1.3 ADS1278接口特性
如图1所示，ADS1278转换后的数据输出采用串行接口，可采用SPI和帧同步两种接口协议。对应SPI和帧同步接口协议，转换后的数据分别通过独立的DOUT引脚以并行数据形式(离散模式)移位输出或通过一个共同的引脚DOUT1(TDM模式)移位输出，协议和数据输出格式的选择由FORMAT[2：0]引脚的输入状态确定。
2 以ADS1278为核心的高精度采样电路
2.1 设计框图
采样电路总体设计框图如图所示。其中，前端调理电路实现对输入信号VIN的滤波、放大;ADS1278对经滤波、放大的信号实现AD转换;通过FPGA的引脚电平选择实现对ADS1278数据输出的接口类型、接口协议、掉电控制、输出格式、工作模式、主时钟、数据串口传输时钟等配置，并完成数据采集与传输;ARM处理器Cortex—A8主要实现对所采集来的数据进行分析处理。
2.2 前端调理电路

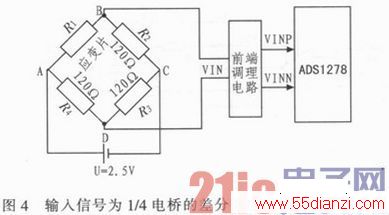

ADS1278的前端调理电路如图所示。采用共模滤波器ZJYS51R5-2P TDK和可编程增益放大器PGA280AIPW对输入信号VIN进行滤波及放大，其中
、SCLK、SDI可以与FPGA相应输入输出端口连接，通过FPGA的配置实现对输入信号1/8～128(1/8，1/4，1/2，1，2，4，8，…，128)的放大倍数。
2.3 数字采集模块
ADS1278接收差分模拟信号，输入信号接到引脚AINP、AINN，AINP为正信号输入端，AINN为负信号输入端。数字地(DGND)与模拟地(AGND)分开布局，然后在ADS1278上通过一个共地点来连接DGND和AGND引脚。
FPGA的IO_1(IO/LVDS23p)与ADS1278的掉电控制端口
相连接，将IO_1拉低，屏蔽各通道的掉电控制功能。
ADS1278与EP1C12Q240C8之间采用SPI接口实现数据交换，以补码形式输出24位数据，正的满刻度输入时，输出数据编码为7FFFFFH;负的满刻度输入时，输出数据编码为800000H。MODE[1：0]=01。设置成高精度工作模式。TEST[1：0]=00，设置ADS1278处于正常工作模式。
ADS1278的
作为就绪状态查询信号，DOUT1引脚接FPGA的IO_13(IO/LVDS20n)，用来接收ADS1278转换后的串行输出数据。 ADS1278无需启动信号，只要通电即开始转换，可在任何需要的时候通过查询
引脚为低电平时取走数据。在SPI串行时钟SCLK的时序下，FPGA从ADS1278的DOUT1引脚一位一位地读取，并首先存储在SRAM1芯片。当SRAM1存储满数据，FPGA内部总线允许ARM处理器取走数据;与此同时，FPGA继续从ADS1278的DOUT1引脚一位一位地读取，而数据存储在SRAM2芯片上;当SRAM2芯片存储满数据时，ARM处理器转而从SRA M2通过FPGA总线取走数据，FPGA继而又把从ADS1278读取来的数据存储在SRAM1……，如此周而复始，实现数据流不间断、无缝传输。即所谓的双RAM乒乓数据存储原理。
为校验所设计采集系统的可行性，我们使应变片先后在53、63、76、86、104秒时发生不同程度的形变，理论计算得到的电桥输出电压约为2×10-3、4×10-3，图5则是上述采样系统的实测输出。可见，该系统以高精度模数转换器ADS1278为核心，可实现对应变片发生微小形变所产生信号的精确转换和采集，具有非常高的精度。
4 结束语
ADS1278是基于△-∑技术的高精度高性能的工业级模数转换器，具有众多优点，经过合理的设计，可应用于对性能、精度要求高、模拟通道要求多的各种数据采集系统。本文以ADS1278为核心设计的微应变信号采集电路，已成功应用于桥梁振动检测等产品。
