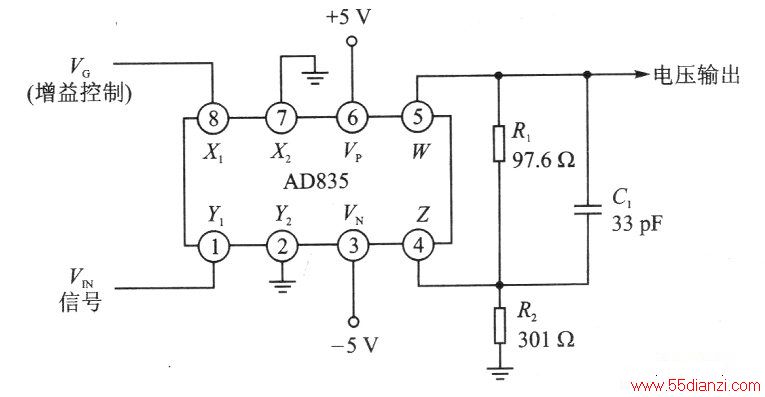

由AD835构成的宽带压控放大器电路如下图所示。其增益控制范围为0~12dB(实际为-12~+14dB),带宽为50MHz,电阻R1和R2设置增益为标准值X4,增加增益会减小带宽。当VG=0.25V时,G=OdB;当VG=0.5V时,G=6dB;当VG=1V时,G=12dB AD835也可以使用+9V单电源电压工作。
