由INA337构成的输出参考电位为VREF/2的电路

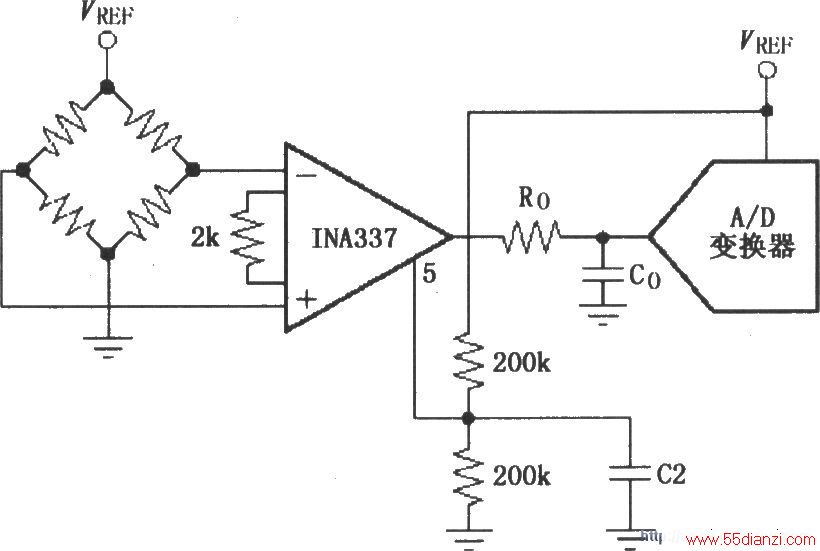

      如图所示为由INA337构成的输出参考电位为VREF／2的电路。当电桥不平衡时，电桥输出电压由INA337放大100倍后输出，经过由Ro、Co组成的滤波器滤除噪声，送到A／D变换器将模拟信号转换为数字信号。在INA337的5脚用两个200kΩ电阻分压，获得VREF／2电位，即将5脚电位抬高到VREF／2。输出电压是以5脚为参考电位的，因此相对来说输出电位就变为以VREF／2为参考。G=2(200kΩ∥200kΩ)／2kΩ=100。
