由INA131构成的有冷端补偿的热电偶放大器

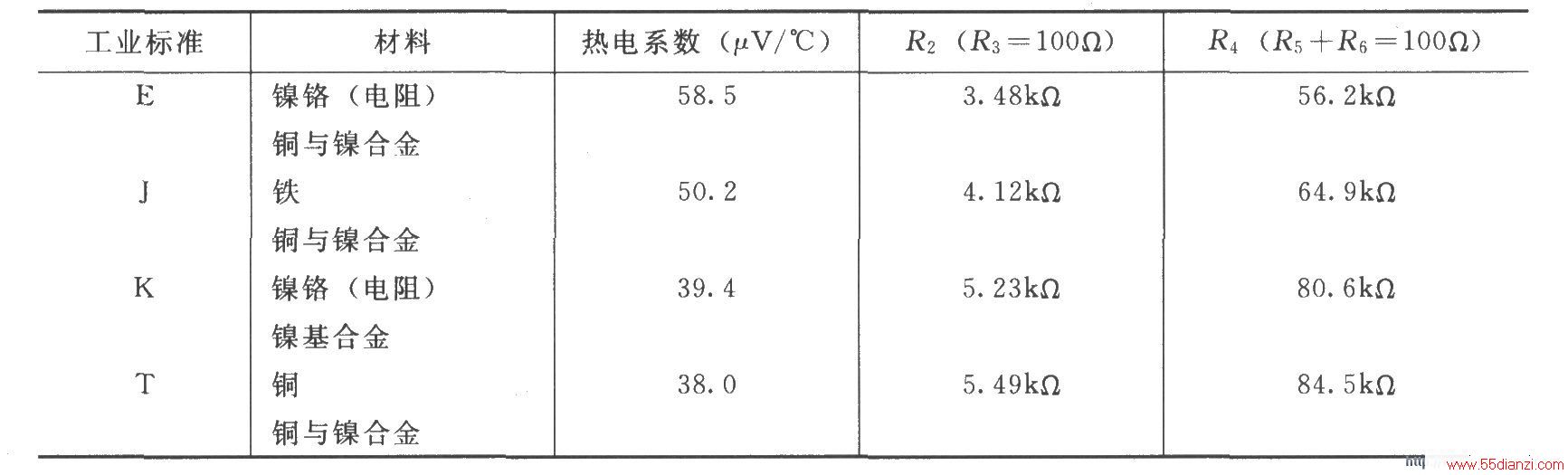

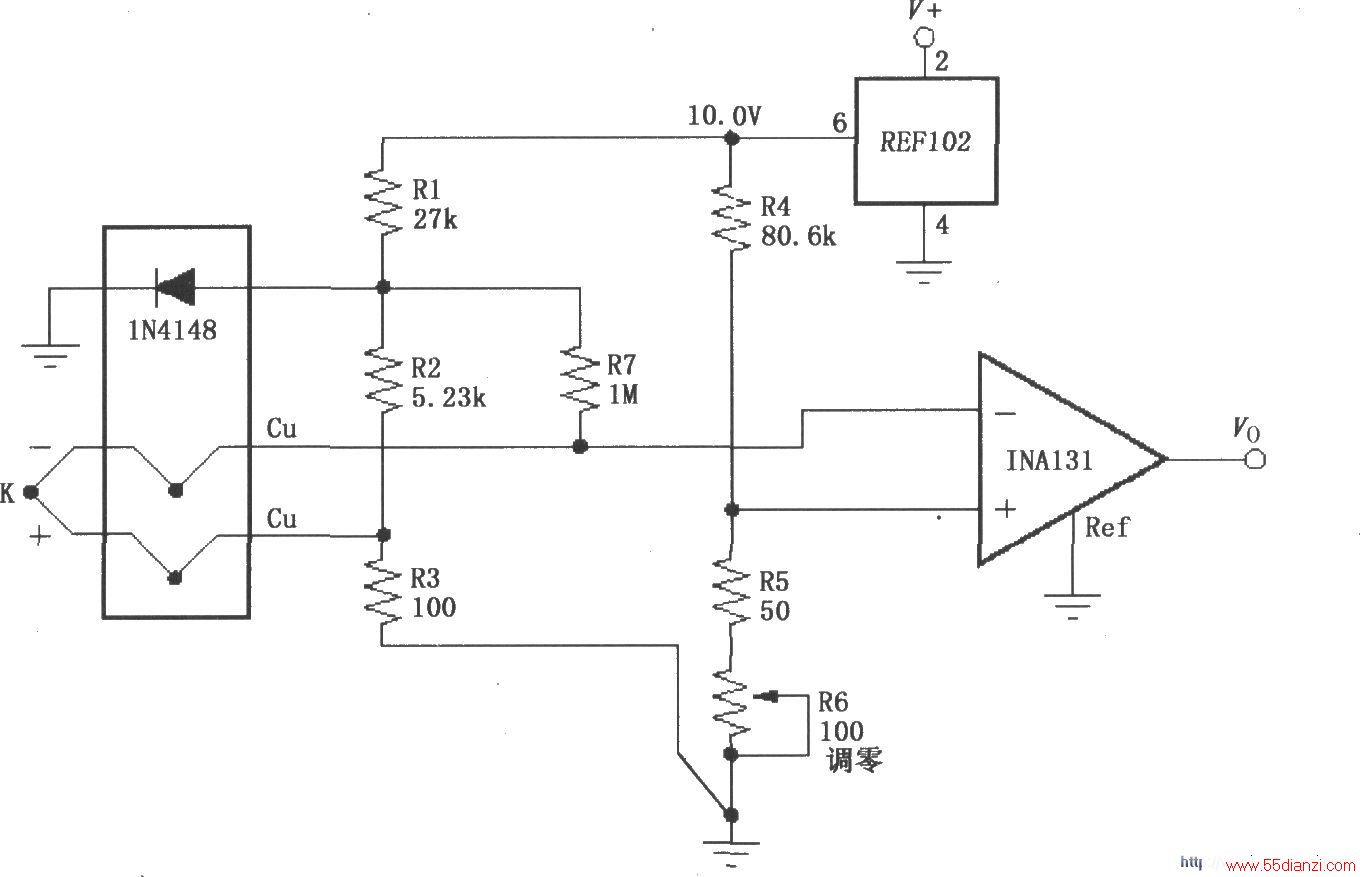

如图所示为由INA131构成的有冷端补偿的热电偶放大器。采用REF102精密基准电压源(10．0V)对热电偶供电，热电偶产生的电压由INA131放大后输出。热电偶选型与电阻匹配如下表所示。二极管1N4148在200μA时为-2．1mV／oC，100Ω电位器R6用于电路调零。
