由INA114构成的热电偶放大器电路

由INA114构成的热电偶放大器电路

点击数：7590 次录入时间：03-04 12:02:40 整理：http://www.55dianzi.com 仪器仪表读写器

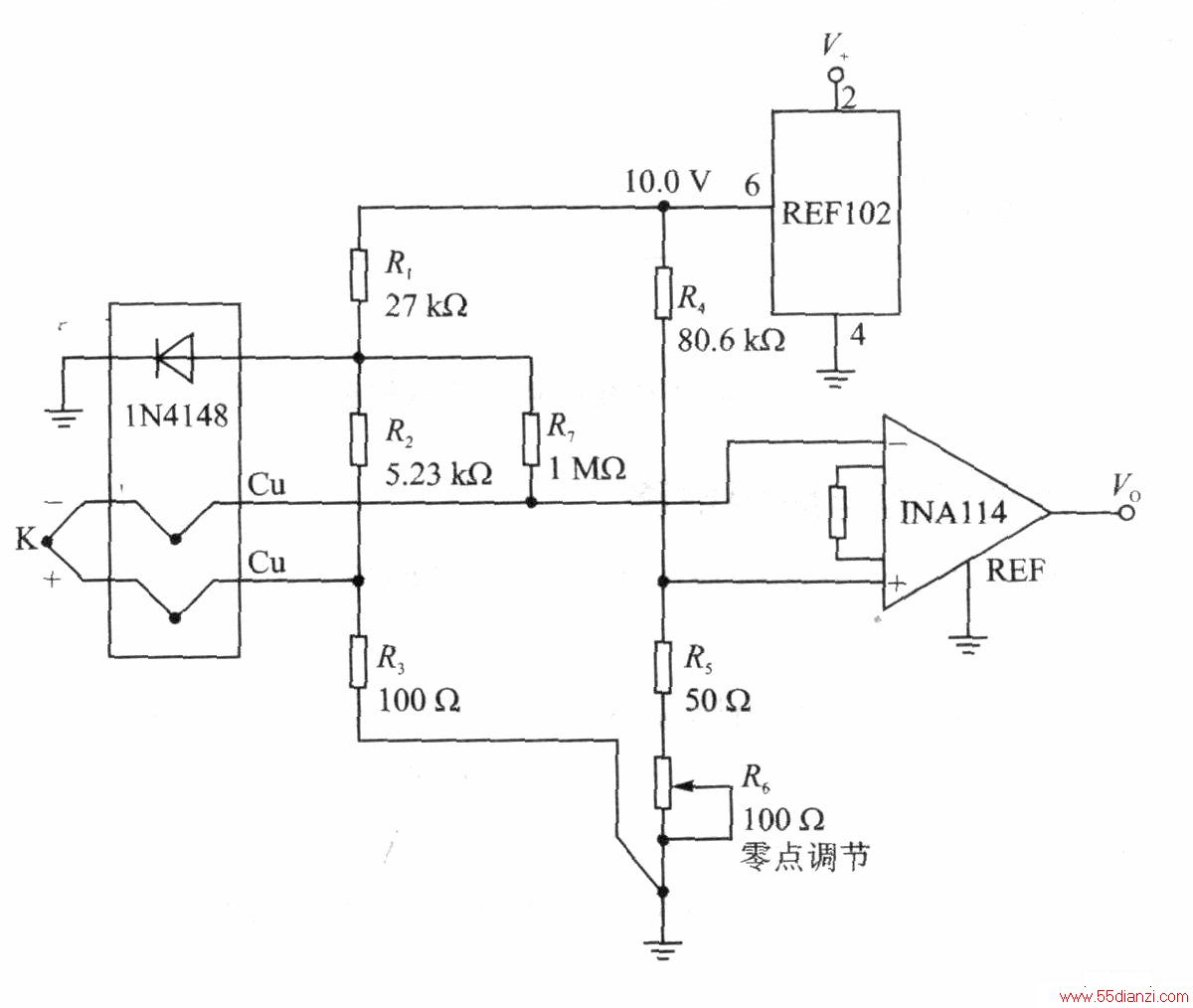

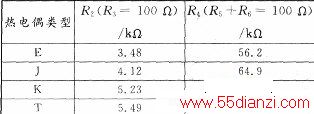

　　由INA114构成的热电偶放大器电路如下图所示，电路具有冷端补偿。对于不同类型的热电偶，电阻R2和R4的取值不同，如下表所列。

由INA114构成的热电偶放大器电路
