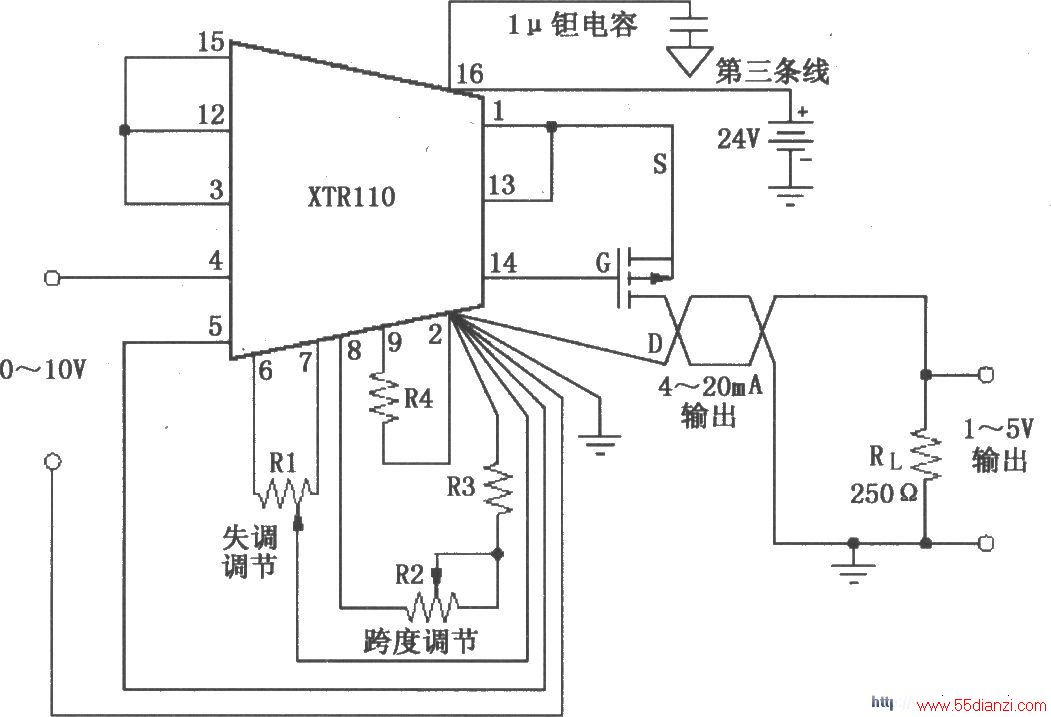

如图所示为0~10V输入电压、4~20mA输出电流的失调与跨度调节电路。R1为失调调节电位器,R2为跨度调节电位器。
失调调节方法:设置输入为非零的一个小电压,调节R1使输出有一个正确的电流值,然后使输入为零,则输出必将为零。 跨度调节方法:设置输入电压为满刻度 10V,调节R2使输出电流达到满刻度输出电流20mA。要注意跨度调节会影响到失调调节,因此要反复调整以达到最佳状态。
