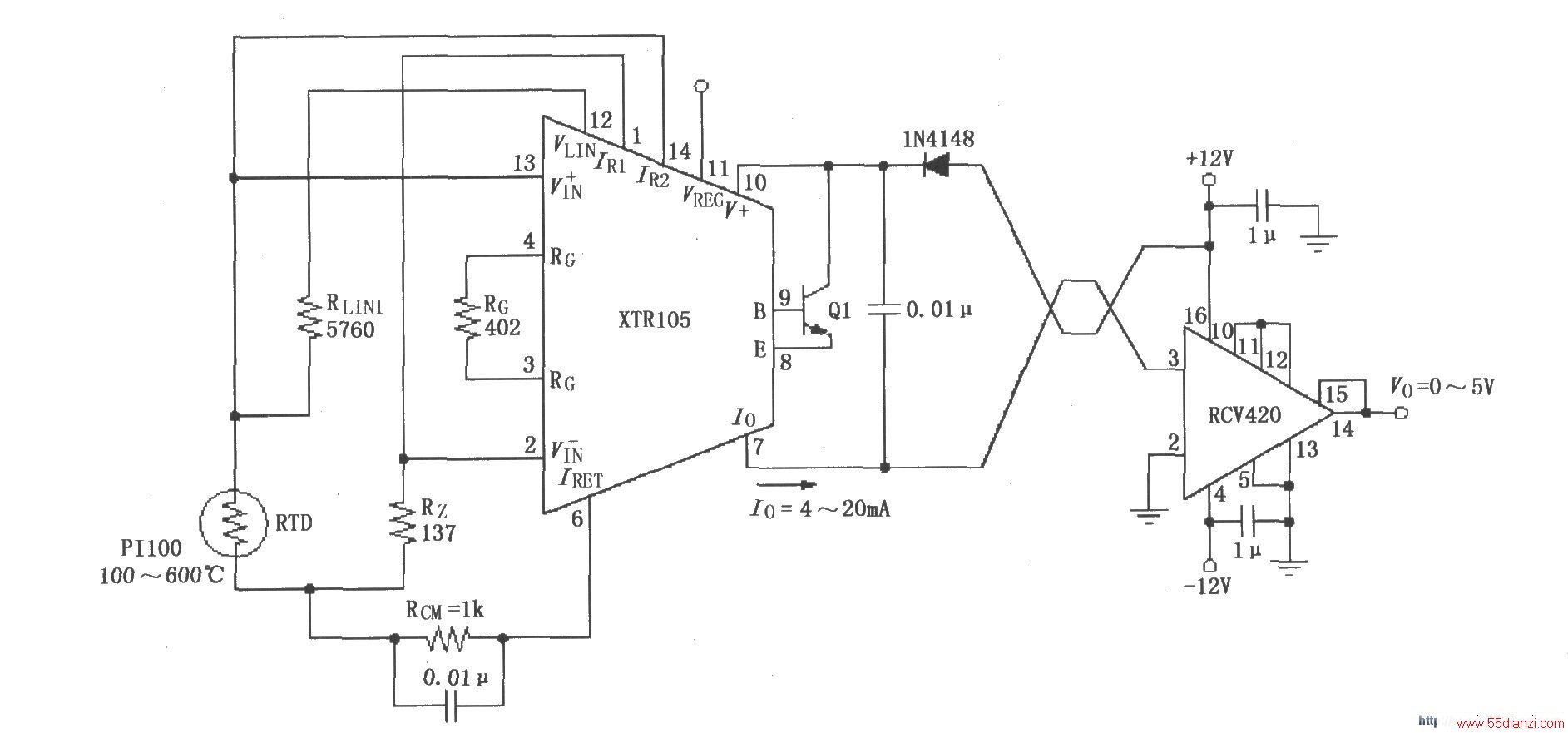

如图所示，RTD采用Pt100型热电偶。当温度为100～600oC时，XTR105的输出电流为4～20mA，RCV420的输出电压为0～5V。图中为两线RTD连接，若用于远程RTD，建议采用三线RTDs连接，RG为383Ω，RLIN2为8060Ω。
本文关键字：暂无联系方式接口电路，单元电路 - 接口电路
