注意事项行中心一般用H-CENT表示，也有用H-S HIFT表示的。行相位一般用H-PHASE或H-POS表示，也有用H-SHIFT表示的。有些机型，由于只设置行相位调整电路而未设行中心调整电路，在电路图中，行相位也有用H-CENT表示的，因此，在看电路图时应注意区分。

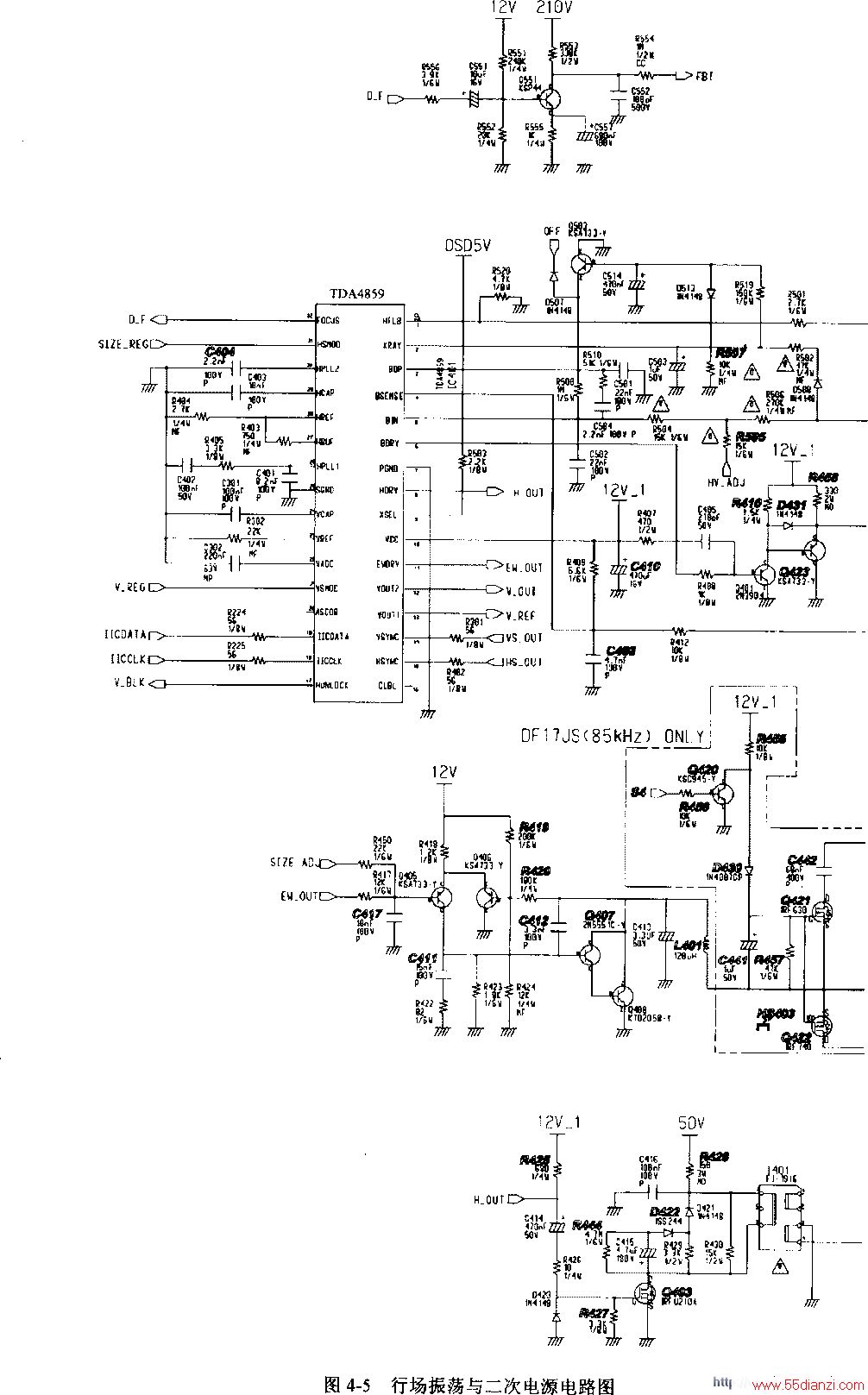

行相位调整在TDA4859内的PLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC201通过IIC总线，加到行场扫描芯片TDA4859的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
10.行频失锁保护电路
由于行扫描电路在开机瞬间或更改显示模式瞬间，需要一个同步搜索和相位锁定的过程。在搜索过程中可能在屏幕上出现行不同步现象，甚至由于行振荡器的频率不能及时被锁定，引起行逆程脉冲过高，损坏行输出管等元器件。为此，电路中设置了行频失锁保护电路。

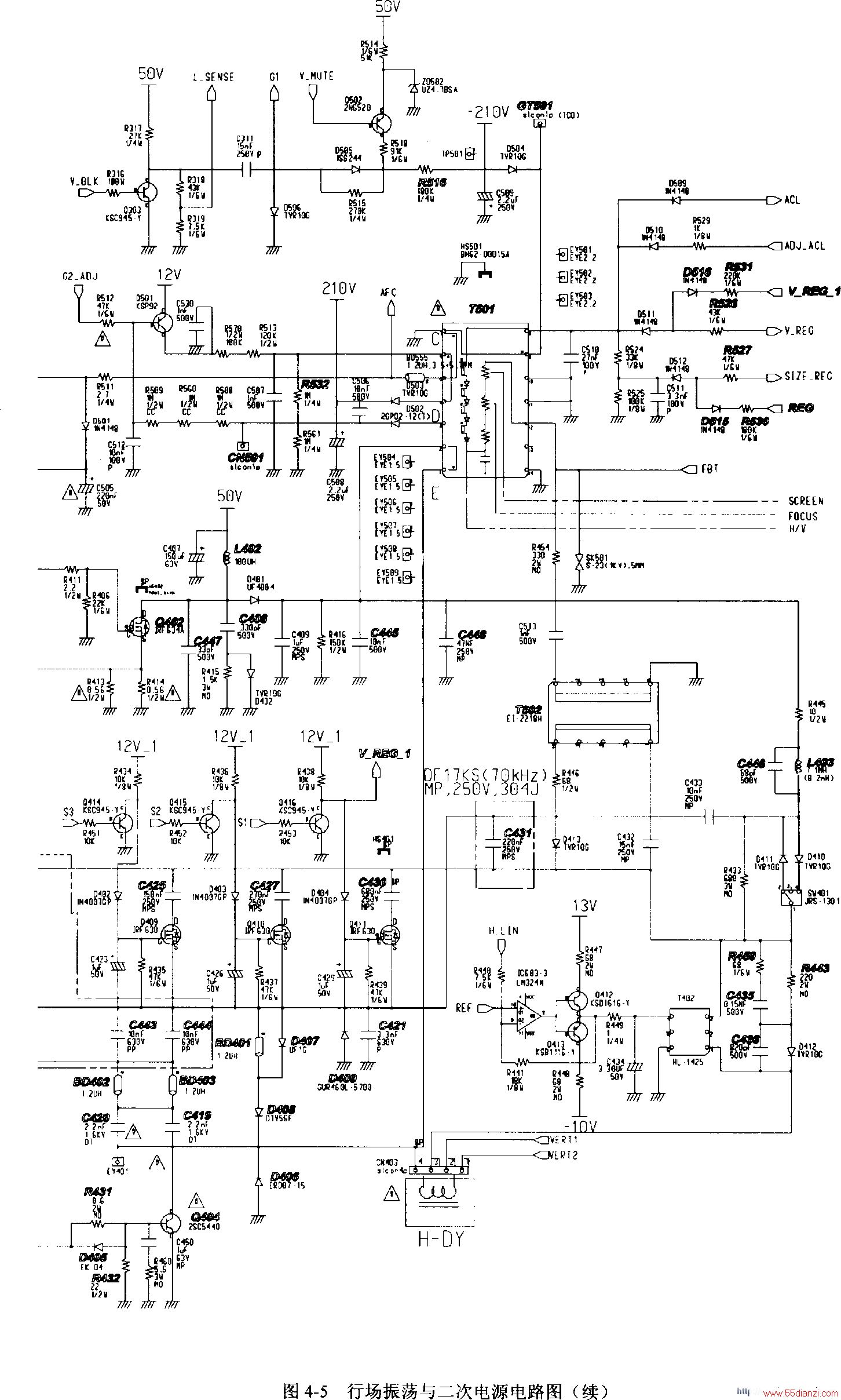

在开机或用户改变显示模式瞬间，引起行振荡器不能及时与行同步信号同步时，TDA4859内的行频锁定检测电路不能检测到己同步的识别信号，便由17脚输出高电平行频失锁控制信号。该高电平控制电压经Q303饱和导通，由R318和R319取样获得检测信号L-SENSE为低电平。当该信号送到微处理器IC201的19脚，被IC201内部电路识别后，IC201发出关闭信号，使显示器停止工作，避免行频失锁带来的危害。
11.动态聚焦电路
为了获得满意的聚焦效果，该机采用了双动态聚焦电路，即聚焦电压除有直流电压加到聚焦极外，还施加有行场抛物波校正电压，通过对聚焦极施加行场抛物波电压，可以在屏幕中央和边缘获得最佳的电子束聚焦效果。
TDA4859的32脚输出的行场动态聚焦控制信号，通过R556、C551加到放大管Q551的基极，经放大后，加到行输出变压器的T501的FBT脚，经内部电容耦合后加到显像管聚焦极上，使显像管的边缘得到较好的聚焦效果。
