海信TC3436彩电场扫描电路分析

　　2．场输出电路
　　

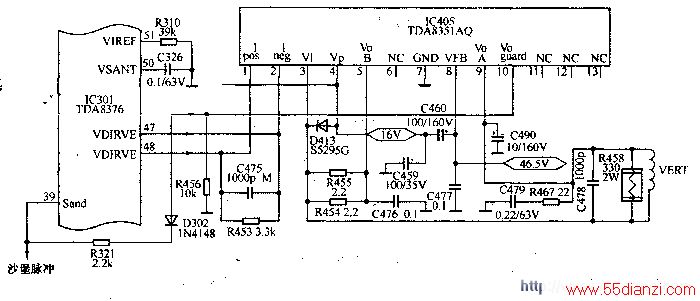

　　该机以IC405( TDA8351AQ)为核心构成BTL场输出电路，TDA8351引脚功能如下表所示。

脚号 功能 脚号 功能 1 正相输入 8 回扫电压输入 2 反相输入 9 输出A 3 反馈电压输入 10 保护电压输出 4 电源电压 11 空脚 5 输出B 12 空脚 6 空脚 13 空脚 7 地

　　TDA8376的(47)、(48)脚提供差分输入信号，加到TDA8351AQ的(2)、(1)脚，由(5)、(9)脚输出场频锯齿波电流。TDA8351AQ的(10)脚为保护电压输出端，其作用是当场扫描电路出现故障时保护显像管不受损坏。在场扫描逆程期间，显像管保护电路将产生一个显像管消隐信号，使显像管束电流关断，显像管保护电流源叠加在消隐信号（沙堡脉冲）上，并加到视频信号处理电路。
