2.场输出电路

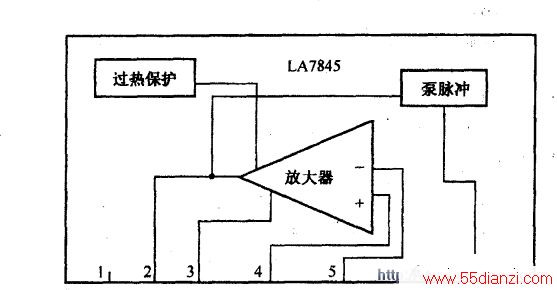

场输出电路以N402 （LA7845）为核心构成，LA7845内部电路框图如下图所示，引脚功能和实测数据如下表所示。
提示与引导 LA7845属LA784×系列中的一种，该系列芯片中还有LA7840、LA7841、LA7846等。它们之间的主要区别是最大允许功耗和最大工作电流不同。其中，LA7840多用于21英寸彩色电视机，LA7841多用于25英寸彩色电视机，LA7845、LA7846多用于29英寸以上彩色电视机。

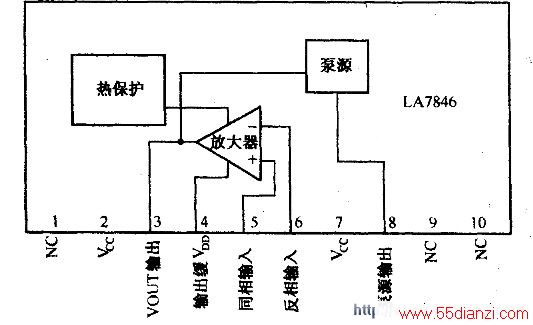

另外，LA7846有10只管脚，其内部框图如下图所示。

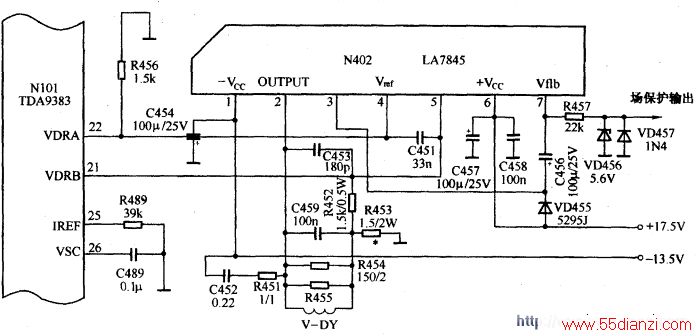

由TDA9383的（21）、（22）脚输出的场驱动锯齿波信号，加到LA7845的（5）、（4）脚，经功率放大后，从（2）脚输出，送入偏转线圈。
VD455、C456同片内电路共同完成逆程期间的自举升压功能。在场正程期间，17.5V电压直接由VD455加到LA7845的（3）脚，并对C456充电至电源电压；在场逆程期间，从LA7845（7）脚输出的约等于电源电压的场逆程脉冲，加到C456的负端，这样该逆程脉冲电压同C456上的原有电压相叠加，使C456正端的电压大约为电源电压的2倍，并加至LA7845的（3）脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
电路中，R454、R455与C459起阻尼作用，防止偏转线圈与电路中的分布电容产生的寄生振荡。
