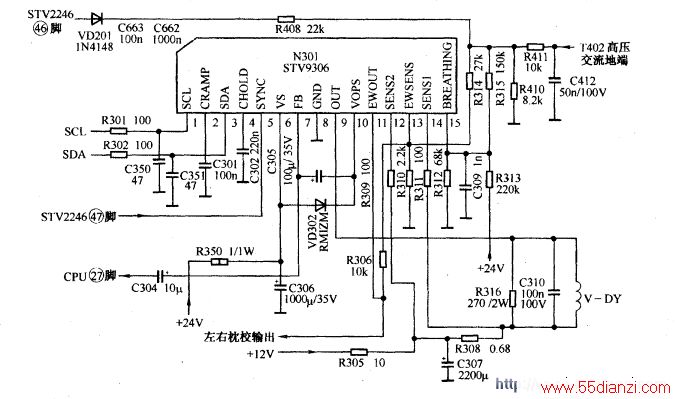

场扫描电路如下图所示。
1.场扫描脉冲形成电路
STV2246内产生的行脉冲还要送至场分频电路，在场分频电路中进行分频处理，产生场脉冲。经同步分离电路分离出的场同步信号作为场分频电路的同步开关信号，控制场频脉冲使其同步。场频脉冲经缓冲放大器放大后从STV2246的（47）脚输出。
2.场扫描输出和失真校正电路
场扫描输出和失真校正电路以N301 （STV9306）为核心构成。STV9306是汤姆逊，公司最新开发的新型场输出集成电路，内含锯齿波发生器、图像几何失真校正电路（C校正、S校正、枕形校正、梯形校正、四角校正等）、高压校正电路（水平宽度和垂直幅度校正）、DMOS型功率放大器。它采用IIC总线完成场幅、场中心、场线性、行幅、梯形失真、四角失真等多项校正项目的调整，并具有过载检测功能。该集成电路由于将场锯齿波形成、场输出、失真校正等电路结合在一起，不但外围元件少，而且集成度高，大大简化了电路设计，给检修工作也带来极大的方便。STV9306引脚功能和实测数据如下表所示。
从STV2246的（47）脚输出的场频触发脉冲加到STV9306的（5）脚，STV9306的（2）脚内部的锯齿波发生器在（5）脚脉冲的触发下开始翻转，通过（2）脚的外接电容C301形成锯齿波，并与（5）脚场频脉冲保持同步。为了校正场输出级由于某些因素造成的非线性失真，STV9306内部设置了S校正电路和C校正电路，场频锯齿波经S校正和C校正得到良好的扫描线性，送到内部放大器进行放大。经放大后的锯齿波一路送往图像几何失真校正电路进行枕形失真校正、四角失真校正、梯形失真校正，经校正后得到场频抛物波，再送到输出放大级，经放大后最终从（11）脚输出，送到行扫描支路去调制行偏转电流。（13）脚是枕校负反馈输入端，除外接反馈电阻R306外，还外接ABL电路，当束电流过大时，（13）脚电位略有下降，使水平扫描的幅度略有减小，从而抵消了束电流增大而引起的图像失真。
经STV9306内部放大器放大后的另一路锯齿波信号，与（15）脚送来的高压脉冲信号进行比较，并自动调整锯齿波的幅度，从而避免CRT高压发生变化时扫描线性发生变化。
经高压校正后的场锯齿波最后送到末级DMOS型功率放大器中放大，从（9）脚输出送到场偏转线圈。流经偏转线圈的电流在R308、C307上产生取样锯齿波电压，经R309送到（12）脚作为直流负反馈，使（9）脚输出的直流电压保持稳定。在R308上的锯齿波经R311送回（14）脚作为交流负反馈，用来改善场锯齿波的线性。
