重点提示 对于TDA8361单片彩色电视机，场扫描电路的一个关键检查点就是第（42）脚的场锯齿波形成电路，其中场锯齿波形成电阻R355阻值变大或开路是导致水平一条亮线的常见故障。
场锯齿波电压经50/60Hz场频幅度校正电路校正后由（43）脚输出50Hz或60Hz（视工作制
电路中的SW301是维修开关。彩色电视机正常工作时，SW301断开，对电路不起作用，如果将SW301接通，则锯齿波无法形成，光栅仅剩下一条水平亮线。
2.场输出电路

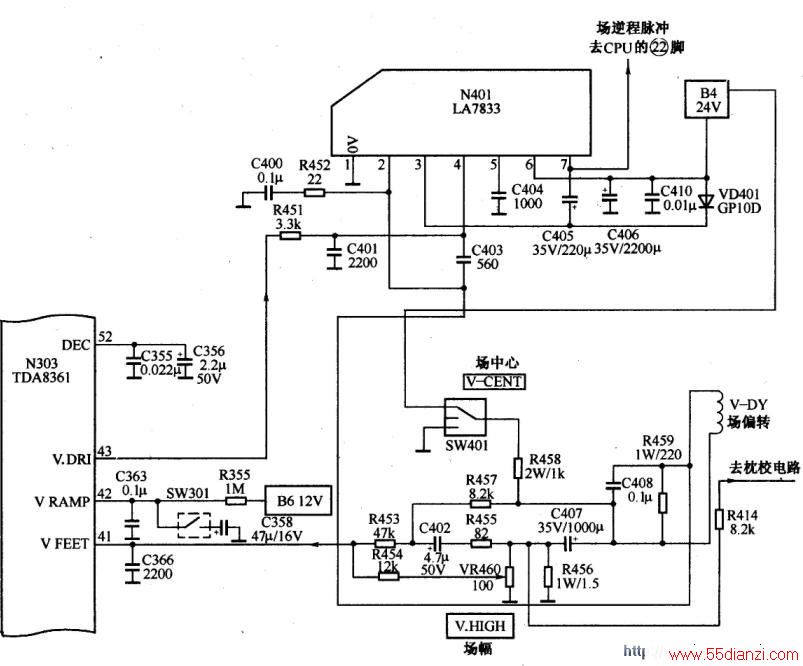

场输出电路由N401 （LA7833）及外围元件组成，LA7833引脚功能及实测数据如下表所示。
LA7833的（6）脚为供电端，来自于电源电路输出的24V电压，与VD401、C405同片内电路共同完成逆程期间的自举升压功能。在场正程期间，24V电压由VD401加到LA7833的（3）脚，并对C405充电至电源电压；在场逆程期间，（7）脚输出一幅度约等于电源电压的场逆程脉冲，加到C405的负端。这样，该逆程脉冲电压同C405上的原有电压相叠加，使C405正端的电压大约为电源电压的两倍，并加至LA7833的（3）脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
由TDA8361第（43）脚送来的场锯齿波加至LA7833的（4）脚，功率放大后的场锯齿波由（2）脚输出到场偏转线圈V-DY上。R459是阻尼电阻，防止V-DY产生寄生振荡。R456把场扫描电流转换成电压，并经R455、C402、R453、VR460、R454加到TDA8361的（41）脚，形成负反馈，主要起改善场线性的作用。
提示与引导 有些TDA8361机心的彩色电视机，场输出采用了TDA3564，TDA3564的（7）脚是保护电压输出端，当场输出级无输出时，保护电路将起作用，这时，（7）脚会产生一直流电压，并通过一只电阻（约1kΩ）接到TDA8361的（38）脚，以消隐（18）～（20）脚输出的的B、G、R三基色信号（电压降低），使显像管阴极电位升高而截止，导致出现“黑屏”，从而保护显像管不会因一条水平亮线而被灼伤。海信TC2971型彩电的场输出LA7833不具备这种功能。
