该机因供电接触不良造成供电电压升高而发生“三无”故障，打开机器后盖检查，发现保险管严重烧黑，看来电路有严重短路现象。

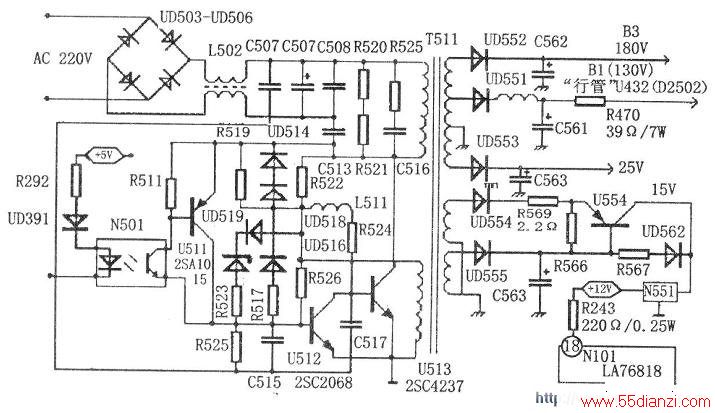

检测电源开关管U513(2SC4237)击穿，与开关管相连的脉宽控制管U512(2SC2068)、误差放大管U511(2SAl015)、UD519、UD517全都损坏(如理图所示)。将上述损坏元件全部更换，并将电源电路阻容元件仔细检查一遍，没有发现其他异常现象。
这时断开行负载电路M471短接导线，在电容C561处并联100W灯泡（假负载）试机，发光正常，测量+B电压125V也正常。然后取掉假负载连接行输出电路，开机无光、无声，指示灯还是不亮。继续检测行输出电路，发现“行管’1J432(2SD2502)集电机电压为Ov，在路检测“行管”U432击穿。因为该机电源电路属于三洋A3机芯，电源次级无过压保护电路。所以+B过高而击穿“行管”的现象屡有发生。为了防止再次损坏“行管”，并对行逆程电容及S校正电容和行、场偏转电路进行检查，没有发现异常现象。更换新的“行管”U432后开机，整机恢复正常。收看两天后，故障再次出现。又经过仔细检查，发现前面所换的元件全部再次损坏，唯独“行管”幸免遇难，维修陷入困境。
为了进一步检查确认上述元件损坏的真正原因，重整检修思路。根据过流、过压损坏开关管，首先检查电源整流、滤波电路、开关管逆程反峰压吸收回路、稳压控制环路及开关变压器次级整流电路等。两天的苦战检修，并没有发现可疑现象。怀疑更换的开关管U513质量是否有问题？
于是用“晶体管测试仪”挑选优质的2SC4237三极管更换上，并将其他损坏的所有元件全部换新，开机电视机工作正常，谁知收看2h后又损坏。经检查更换的所有元件再次损坏，重蹈覆辙。
通过上面两次分析检修，都是正常收看2h后，突然损坏？就像关掉电源一样，损坏前没有什么异常。分析负载过流损坏的可能性不大，是否是过损耗造成的开关管多次损坏。分析原因：(1)开关电源电路正反馈电压不正常；(2)开关管偏置电路存在故障：(3)稳压电路有漏电元件，造成不稳定。将上述电路再次仔细分别检查，并将电源电路部分重点元件都作代换试验，还是没有发现异常元件（有漏电或开路等现象）。
查阅相关家电类维修资料，将该电源与其他类似电源比较，发现该电源稳压控制电路与三洋A3机芯电源相似。而三洋A3电源的开关管脉宽控制管采用的是2SC3807，但是此机采用的则是2SC2068。是否前维修者更换的此管参数不符合电路的要求，而造成开关管及其他元件多次损坏的原因。试用2SC3807代换2SC2068，并将损坏的U512、R519、UD517、U5l1等元件全部换新，开机检测+B电压125V正常，但又不能“二次”开机。想到此机几次都是电源问题引发的故障，会不会是电源部分故障没有彻底修复，还是电源电压过高而损坏其他电路呢？
分析电视机不能“二次”开机，可能有以下情况存在：①5v供电电路不正常；②待机控制电路有漏电或损坏元件：③3个保护电路有异常现象；④行负载电路有故障存在。
首先，断开行输出负载电路M471短接导线，在C561电容上并联100W灯泡，通电检测+B电压125V正常，检查其他几路电压也正常，排除电源有故障的可能性。判断其他负载电路有故障存在。再次检查行负载电路“行管”U432(D2502)及其他电路没有发现异常现象。检查待机控制电路，测CPU的(15)脚开机电压只有0.5V左右（正常开机瞬间有5v输出电压，正常工作时为0V），检查CPU⑧脚（供电）电压也只有0.5V左右。继续检查小信号处理电路Nl01(LA76818)各脚供电情况：(8)脚、(18)脚、(25)脚、(31)脚、(41)脚供电电压都不到1V。考虑到该机为I2C总线控制电路，先断开CPU(LC863528)⑧脚（供电），故障不变；在断开CPU的(15)脚待机控制故障还是不变；看来并不是待机控制电路的故障。检测待机控制三极管U703各级电压也不正常，焊下检测正常。向前检查发现U554上电压也不正常，接着检查R567、UD562、R566、R569等元件，发现R569阻值增大到500kΩ（实际上它只有2.2Ω）。更换此电阻后，“二次”不启动故障排除。开机后有高压启动声，还是“黑屏”，但有伴音，关机瞬间有亮斑。看来机器还有故障存在。检测显像管尾板上加速极电压正常，三阴极电压均为185V(正常在160V左右)，看来三个视放管已截止。向前测量小信号处理电路LA76818的(19)、(20)、(21)脚(R、G、B)输出电压均在1.3V(正常电压在2.8～3.5V)，再次检测(18)脚电源电压在1V左右（较正常电压7.6V偏低）。为判断是小信号处理电路故障还是外部供电电路故障，脱焊Nl01(18)脚，测量其电压还是1V左右，据此判断是Nl01(18)脚外部7.6V供电电路异常。检查NlOl(18)脚外围阻容元件，发现供电限流电阻R243(220Ω)上端电压为12V(即B6供电)正常，而另一端电压只有1v，焊下R243后测量阻值增大很多。更换新的R243电阻后，故障排除。
