此机在收看中突然无光无声，且电源指示灯不亮。通电试机，整机呈“三无”现象。

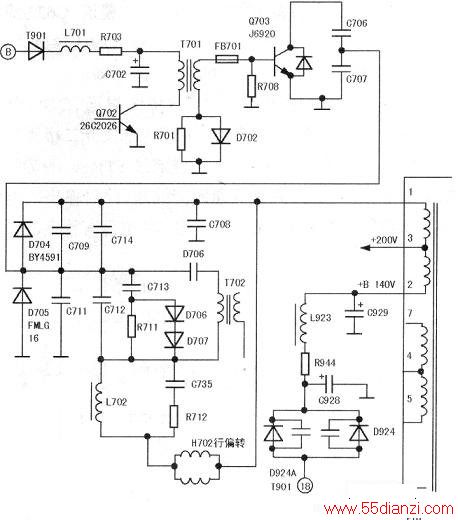

打开后盖，黑笔接地，红笔接Q703行管c极，表针已指向0Ω，证明行输出极+B整流电路存在严重短路现象。断开+B供电限流电阻R944，复测C928两端的阻值已恢复至正常值，再测Q703管c极阻值仍是On，基本上判断故障点就在行输出级。接下来对行输出级电路的相关元件逐一排查，重点放在Q703、C708、C706、C707、D704、D705、C709、C714等元件上。经排查，Q703行管击穿（型号J6920），其他元件均正常。为判断Q703是过流击穿还是过压击穿，取下R944限流电阻，在C928两端接上一只100W灯泡做假负载，开机电源启动，灯泡发亮，测其电压为140V，很稳定。关机，取下灯泡，装上R944，由于没有查出其他元件损坏而导致Q703损坏，只能对行输出级元件引脚补焊，心想Q703不会无缘无故的损坏，但经对相关元件的排查，却又查不出异常的元件，难道是Q703管子本身异常，自身的参数变化异常导致击穿？于是决定用手上的C5144管子装机试验，装上管子后，通电后蓝色指示灯刚亮，只听“吱”的一声，又呈“三无”现象。急忙关机，再测Q703行管，已经击穿；由于是在开机瞬间就烧行管，无法测量行负载工作时的电流及电压，维修工作一时陷入困境。相关电路见下图。
认真分析电路后，觉得不应局限于行输出级电路，应把维修思路拓宽。接下来把检修重点放在了行推动级电路，逐一对R703、C702、Q702、T701、R708、R701、D702等元件排查，发现C702(220μF/25V)行推动级滤波电容有400kΩ左右漏电阻值，但其容量正常。把电路板翻正仔细一看，C702安装位置正好在Q703行管的旁边，距离非常近。这时真相大白，由于C702漏电，不能为行推动提供平滑的稳定供电，导致行输出欠激励，行管不能工作在正常的开关状态，加之高清彩电的行频比普通CRT彩电高，行管损坏就在情理之中了。用一只220μF/50V的电容换装，再装上一只C5144的管子，信心满满的插上电源，开机，“沙”的一声，光栅如约而至，接上电视信号，屏幕上出现了彩色图像，但光栅四角有枕形失真现象，CCTV-1台标第一个C字看不到，伴音正常。经一段时间试机，行管屡损故障排除，接下来，攻克光栅枕形失真故障，先找来相关的资料，按创维6D81和创维6D90机芯的总线调试进入方法，均不能进入总线进行调整，找到“创维5D90机芯总线调整及进入方法”，很快进入总线，找到枕形失真的调整菜单，进行相应的数据调整，故障仍未改变，无奈，只好退出总线。从硬件下手，重点检查Q708枕校管、C727枕校电容。查Q708正常，查C727，很快发现问题，C727容量仅有0.03μF，充放电很弱。C727是一只无极性电容，外表很像电解电容，只是没有标注极性，容量为4.7μF/50V。找来一只4.7μF/50V的电容装机，开机一试，正常的光栅出现。至此，故障全部排除，
