该机CPU采用M37281，解码为VPC3230，变频PW1235、RGB处理芯片TDA9332。开机，调加速极电压，出现回扫线，有淡淡的图像，分析故障原因应为数字板上的RGB处理电路有故障。

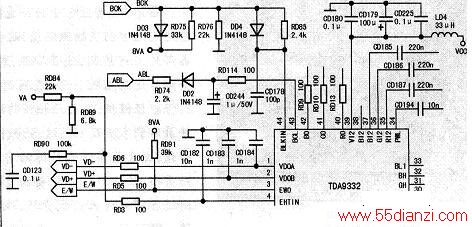

由于开机图像正常，随后出现图像发白、对比度减少，最终黑屏，由此怀疑是与亮度相关的ABL电路元件，尤其受热影响的电容应作为重点检查对象。此机ABL电路由主板行变⑧脚外接的CRT束流检测电路接入数字板TDA9332（43）脚。检查（43）脚外接元件时，发现电容CD244(1μF/sOV)容量下降导致43脚电压下降，使TDA9332输出RGB电压上升，CRT三阴极电压下降，CRT发光增加，故出现了画面偏白，出现回扫线等故障。相关电路见下图。用一只4.7μF/50V电容代换CD244后开机，机器恢复正常。
该故障是创维6D72机芯彩电数字板(板号：5800-Y6D721-00)的通。
