背光灯驱动电路供电方式的判别

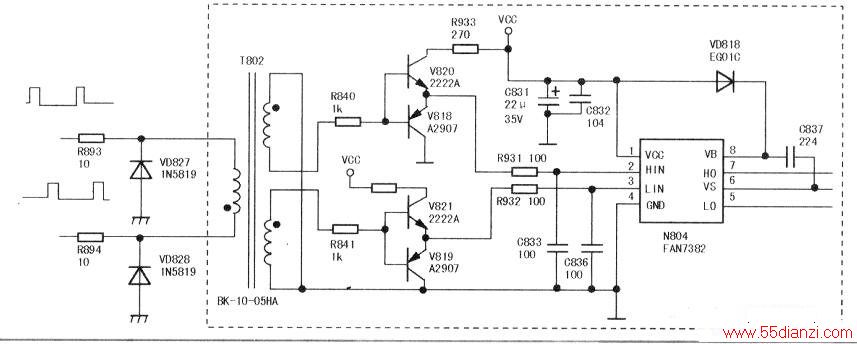

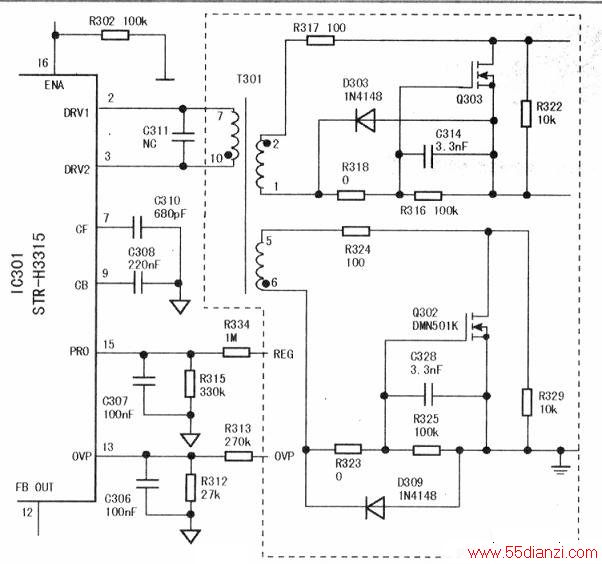

　　在维修电源+背光灯驱动组合型电路时，首先耍弄清楚背光灯驱动电路中的功率放大电路的供电方式，看它们是低电压( 24V)供电，还是高电压(PFC电压）供电。由于采用低电压24V供电的背光灯驱动电路中没有设计如下图所示的电路，因此，我们在判定所维修的组合电路板的功放供电是低压还是高压PFC时，首先观察电路板上有无如下图、上图中所示的激励变压器。如果有，则为高电压PFC供电：如果无，则为低电压24V供电。

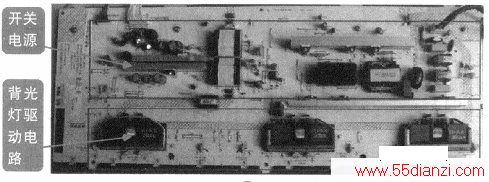

　　实际上，激励变压器的有无很好判定．因为变压器的初级和次级是分别接在电路豹冷地和热地上的。初级与背光灯驱动电路中的激励脉冲形成电路相接，次级则通过由三掇管组成的电路与背光灯驱动电路中的功率放大电路攫接。所以，维修中只要看到电路板上有变压器接在开关电源的热地与背光灯驱动电路的冷地之阀，则说明所维修的组合电路板的功率放大电路供电为PFC供电。如上图组合电路板中的背光灯驱动电路中的功率放大器的供电就是PFC电压供电。在板上，我们就很容易能肴到电路板上有一个变压器T501接在电源的热地和背光驱动电路的冷地上。

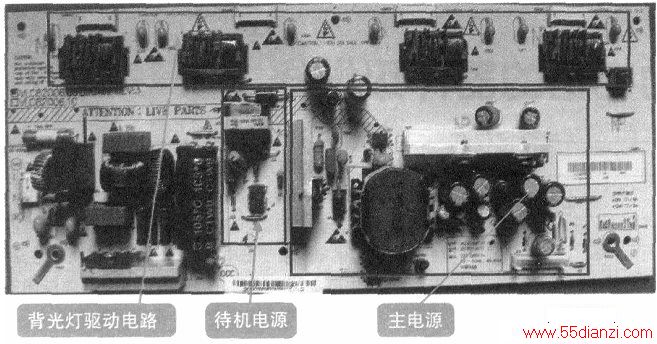

　　毫无疑问，下图中的电路组件板与上图中的电路组件板存在明显差异．在下图所示的电路组件板上，看不到一个变压器接在电源热地与背光灯驱动电路的激励脉冲形成电路之闻，这说明该电路组件板上背光灯驱动电路中的功率放大电路的供电为低电压24V供电。另外，如果背光灯驱动电路中的功率放大电路是24V电压供电，还可以看到电路组件板上功率管的上管接的滤波电容，其容量较大，但耐压较低。
