1、外观检查法
外观检查主要是要对如下环节重点关注和检测：③、检查背光灯驱动电路板上是否有元件或集成电路烧黑、炸裂；③、检查背光灯驱动电路板上的贴片元件是否掉落；③、检查背光灯驱动电路板上的高压变压器 （又程逆变变压器）的外观是否有损坏、高压变压器磁芯是否破碎、在高压变压器引脚附近是否有打火现象；④、检查背光灯驱动电路板上相关的插座、变压器引脚是否有虚焊。
常见的是MOS管炸、高压变压器磁芯破碎、高压变压器引脚附近打火烧黑、背光灯驱动电路板上相关的插座及变压器引脚有虚焊。
2、电路检测法
电路检测法主要对如下环节重点关注和检测：③、检查背光灯驱动电路板上的保险丝是否开路；③、检查背光灯驱动电路板上相关集成电路的电源脚和地间是否击穿；③、检查背光灯驱动电路板上的变压器的次级阻值是否变值或异常；④、检查背光灯驱动电路板上三极管是否漏电或不良。
常见的是背光灯驱动电路板上的保险丝烧断、背光灯驱动电路板上相关集成电路的电源脚和地间击穿、背光灯驱动电路板上的变压器的次级开路或阻值是否变大。
电路检测法基本上是电阻检测，是在背光灯驱动电路板不通电的情况下，进行的检测。
对于背光灯驱动电路板上的变压器的次级绕组阻值，在不知道正确值的情况下，有的时候可以通过直接拆下原电路板上的其他变压器来测量的方法得到，由于一块背光灯驱动电路板上有很多个高压变压器，而这些变压器，不可能全部损坏，因此通过这个方法，可以获得第一手的维修资料。
3、上电测试法
所谓上电检测法，就是对那些采用了外观检查法、电路检测法还是无法判断出故障的电路板，采用上机通电检测和维修的方法。这个方法，尤其适合于不知道是否有故障的的背光灯驱动电路板的质量检测和质量检查。
上电检测法需要液晶屏。实际维修中，可以利用和故障板配套的整机中的液晶屏及其附属电路。如果是专业维修，则可以制作一块专门用来维修背光灯驱动电路板的工装屏。当然背光灯驱动板是和屏有对应关系的，一种规格的液晶屏，只能用来维修规格不多的背光灯驱动电路板。因此如果不是具有大量的同规格的背光板待修的话，一般不需要制造专门的维修屏工装。
由于背光灯驱动电路板装在整机上，则其工作状态就受整机的数字主板控制，但数字板如果存在异常，则会影响背光灯驱动电路板的工作正常。因此在上电检测中，有的时候还须切断整机的数字主板对背光灯驱动电路板的控制。

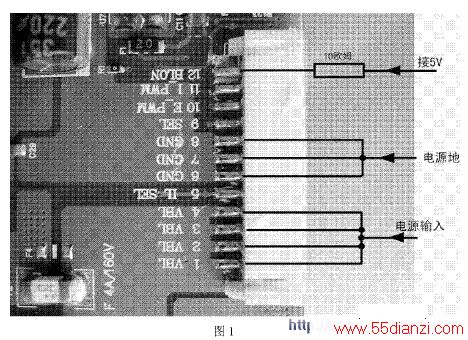

在实际维修中，可以从背光灯驱动板和数字主板的连接插座中，断开背光灯开启和关闭的控制信号，从5V 电源串接一只 10欧姆的限流电阻，直接送入5V 电压到背光灯驱动电路板的背光开启和关闭控制端，同时提供电源给背光灯驱动电路板，则如果背光灯驱动电路板是好的，则液晶屏的背光就能点亮。相关的连接示意图如下图 1.
