二次电源如何进行接假负载

二次电源如何进行接假负载

点击数:7534 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   经验交流

    二次电源是彩显故障率较高的电路。我们在维修时,是否可以像维修一次电源那样直接接上假负载来判断二次电源的好坏呢?下面以2种常见的彩显二次电源为例进行分析。
  1.厦华15Z3彩显二次电源带假负载分析:
  实验时,试断开VD533之后的电路(断开+B输出),并在C546两端接1个60W灯泡作假负载,在80O.600模式下通电试机,发现灯泡很亮,+B输出电压很高;在转换模式后,+B电压不受控。用示波器测量可以看到TDA4853的6脚+B驱动脉冲,低电平时间很长(因为在低电平时,二次电源开关管导通),高电平时间很短。
  为什么会产生这种现象呢? 分析认为,关键是:断开 十B后,行输出电路不工作,TDA4853的5脚得不到+B取样电压,造成TDA4853的5脚电压为O,经 内部控制后,使3脚输出高电平,4脚外接电容充电时间延长(4脚电压上升),导致6脚输出的低电平时间延长,控制开关管V513导通时间延长。所以,才导致十B输出电压很高。在转换模式后,由于断开了十B输出使行输出仍不工作,所以+B输出不受控。
  该机由于断开+B后,十B输出电压很高,这将导致二次电源开关管V513导通时间很长,通电时间过长,开关管发烫,容易造成513过流损坏。
  根据以上分析可知,当彩显工作时,若由于某种原因导致5脚电压降为O,将瞬间烧坏行管。
  方法与技巧
  我们在维修时,为了使二次电源接假负载时受控,可采用以下方法:
  (1)外接直流电源法
  采用0V一50V的可调电源,先将外接直流电源电压调高一些(如40V左右),再逐步降低,若+B输出逐外接电源的降低而上升,一般说明二次电源问题不大。
  (2)短路法
  将TDA4853的3脚和5脚直接短路,即取消TDA4853内部的回扫脉冲控制电路,若此时十B输出与3、5脚短接前有较大变化,一般说明二次电源基本正常。
  (3)断开法
  将ZD311焊开,从一次开关电源电路的N904(LM7812)的输出端引出12V电源接至R325的右端,调整RP311(调整前切记测量原电位器的阻值,以便调整后恢复),若十B输出有变化,一般说明二次电源工作正常。

  2.方正S569E彩显二次电源带假负载分析

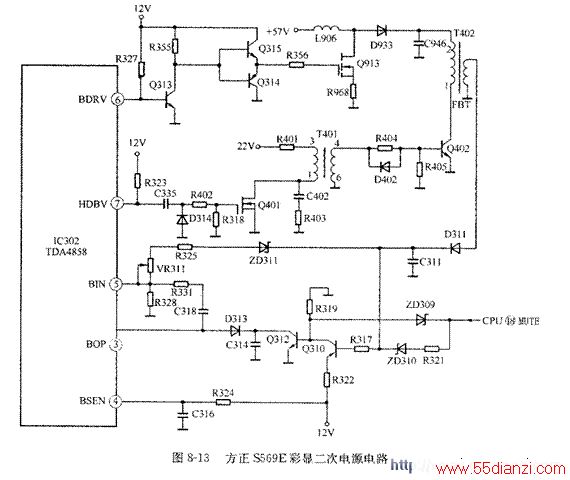

  方正S569E彩显采用的升压式二次电源如图所示。
  该机采用的行场扫描芯片TDA4858其内部+B控制电路与前面介绍的TDA4853完全一致。
  实验时,试断开D933之后的电路(断开十B输出),并在C946两端接l个60W灯泡作假负载,在800 600。模式下通电试机,发现灯泡暗红,此时测量C946正端电压为57V(与一次电源输出基本相同);用示波器测TDA4858的6脚无十B驱动脉冲输出,但TDA4858的7脚却有行激励矩形脉冲输出。
  为什么会产生以上这种现象呢?分析认为,断开+B后,虽然行输出电路不工作,使TDA4858的5脚得不到+B取样电压.但同时,十B取样电压消失后,还导致Q310因基极电压下降而导通,Q310集电极输出高电平,控制Q312导通,将TDA4858的3脚钳位在0.7V左右,通过TDA4858内部电路控制6脚输出高电平,导致开关管Q913截止,二次电源不工作。
  要使二次电源接假负载时工作,应先焊开Q310,然后再采用前面介绍的方法即可。
  需要说明的是,有一些彩显采用了降压式二次电源,在二次电源接上假负载后,也会出现一些特殊情况,希望同行一起总结经验!
