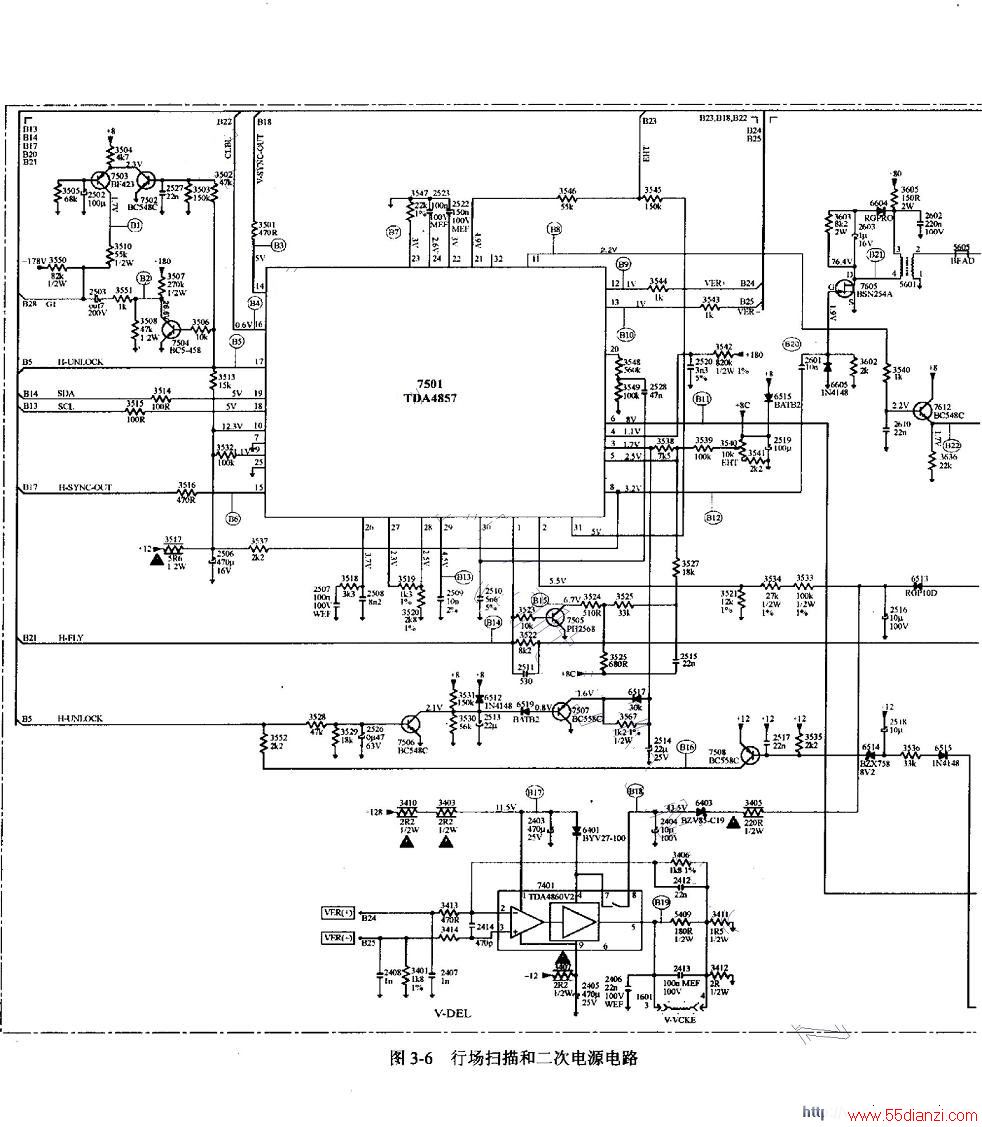

微处理器7801的34脚输出的行同步信号经3516加到TDA4857的15脚。经TDA4857内的同步信号输入／极性校正电路后分两路输出：一路送到视频钳位／场消隐信号形成电路；另一路送到PLL1环路。在PLL1环路中行同步脉冲信号与振荡器产生的行振荡脉冲进行频率和相位比较，产生与相位差成正比的误差信号经26脚外接的双时间滤波器2508、2507、3518平滑为误差控制电压，用于控制振荡器的频率。当PLL1环路锁定后，行振荡器的频率与行同步信号达到完全同步，TDA4857产生的振荡频率被强制设置在同步信号频率上。另外，在PLL1锁相环中，通过控制行同步信号与行振荡信号的相位差，还可实现调整行中心的目的。
同步后的行频信号送到PLL2环路，TDA4857的1脚输入的行逆程脉冲（取自行输出管7606集电极，再经电容分压后产生）也送到PLL2环路，与同步的行振荡脉冲进行相位比较后，获得误差信号再经30脚外接的2510滤波后，获得直流控制电压，对PLL2进行摔制，校正行振荡输出与行输出电路之间的信号延迟效应，确保亮度变化时不使行中心发生偏移。最后，行频信号经由8脚输出，作为行输出电路的激励信号。
2.行激励与行输出电路

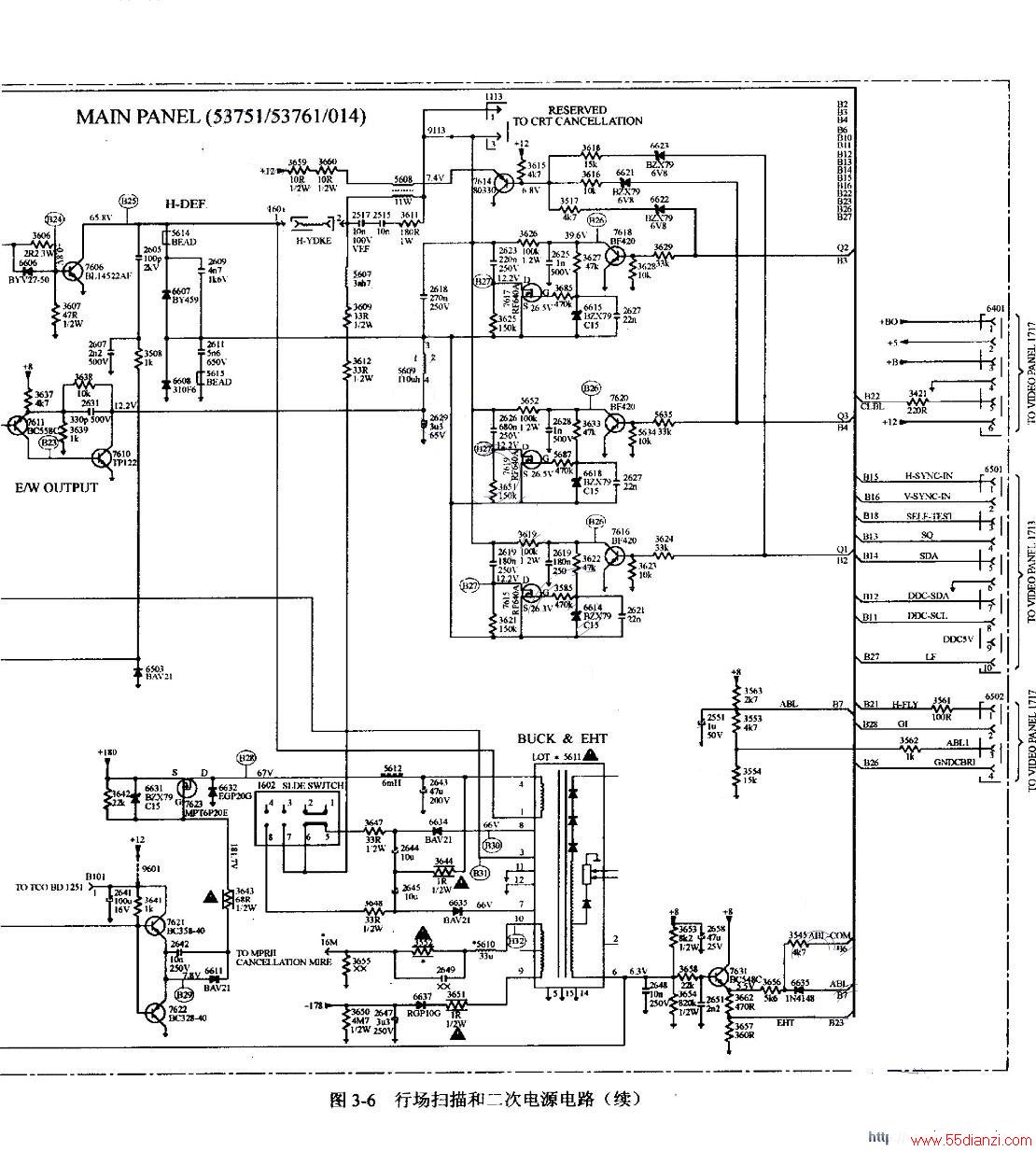

由TDA4857的8脚输出的行激励矩形脉冲经2601耦合，加到行激励场效应管7605的栅极，使7605处于开关状态。行激励管7605导通时，行激励变压器5601存储能量，行输出管7606截止：
7605截止时，5601次级绕组感应的脉冲电压使行输出管7606导通。行激励管栅极回路的限流电阻3602、稳压管6695、是为了防止7605的栅源（G-S）过压损坏而设置的。3603、2603、6604组成尖峰电压吸收回路，以免7605截止期间，其漏极（D）尖峰电压过高损坏7605。
该机采用双阻尼二极管（DDD）行输出电路，6607、6608为阻尼二极管，2609、2611为逆程电容，行输出电路工作时，在行偏转线圈H-DY中产生的磁场控制电子束的扫描，以形成正常的光栅。为了防止过大的激励电流损坏Q403的b-e结，设置了限流电阻3606。为了防止关断损耗给7606带来的危害，设置了泄放二极管6606。
3.延伸性失真及自动S电容切换电路
电容2618和场效应控制管7-615、7617、7619漏极所接的电容2619、2623、2626为S校正电容，是形成行偏转电流的能量提供者，且2619、2623、2626是否接入电路由微处理器7801输出的Q1、Q2、Q3信号控制。微处理器7801根据不同的行频信号范围，控制Ql、Q2、Q3输出不同的高（H）、低（L）电平，通过控制7616、7618、7620的导通与截止，进而控制场效应管7615、7617、7619的截止与导通，从而控制S校正电容2619、2623、2626是否接入电路。从而控制S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
4.行扫描电流非线性失真
行偏转线圈、行输出管和阻尼管存在一定的内阻，随着行扫描电流，y的增大，‘就会逐渐偏离直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的现象，这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感（磁饱和电感）。
（1）校正过程行线性校正电感线圈5608次级绕组与行偏转线圈H-DY串联后，电路中总的感抗相当于5608与H-DY之和。当行偏转电流Iy较小期间，5608次级绕组的感抗较大，对电流阻的电流较大，在5608次级绕组上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使Iy按线性增大。
随着’增大，5608次级绕组的磁通饱和加强，使电感量下降，即5608次级绕组两端压降随着，y增大而减小。当行偏转线圈H-DY两端产生的压降增大量与5608次极绕组两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起得非线性失真。
（2）动态校正动态校正的目的是校正显示器在不同行频时的非线性失真。当显示模式改变时，微处理器7801通过Q1、Q2、Q3端输出的控制信号，除用于自动S校正电容切换控制外，还通过6623、6622、6621加到7614的基极，控制行线性校正线圈5608的初级绕组的电流变化，改变了磁饱和电感磁芯磁饱和程度，从而改变5608的次级绕组的电感量，达到行线性调整随显示模式而改变的目的。
5.对称性失真校正电路
对称性水平几何失真包括枕形失真、梯形失真、角部对称失真（上角部失真、下角部失真）等。
这类失真相对于光栅中心是对称的。这些失真校正信号在TDA4857内部产生，并通过11脚输出，失真的校正量可通过IIC总线进行控制。
（1）枕形失真校正电路左右枕校（EWDRV）信号由TDA4857的11脚输出，经7612射随器缓冲后，加到放大器7611基极，放大后由7611的集电极输出，直接加至7610的基极上，改变7610的导通程度，实际上就是改变7610集电极和发射极之间的等效电阻，使2629上的电压按下凹场频抛物波规律变化，通过电感5609，进而控制S校正电容2618两端电压按上凸场抛物波形状变化，将行偏转线圈H-DY中的锯齿波电流被调制成“桶状”波形，达到了枕形失真校正的目的。
（2）梯形失真校正电路在TDA4857内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，TDA4857的11脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
（3）角部失真校正电路在TDA4857内部设有角部失真校正电路，产生的四角峰值枕校调制电压，叠加在场频抛物波包络信号上，通过调制行扫描锯齿电流，使电子束在四角扫描时通过减小角速度，使光栅扫描线在屏幕上各点的线速度相等，达到四个边角峰值枕形失真校正的目的。
重点提示在需要进行枕形、梯形和角度失真模拟量调节时，微处理器7801利用IIC总线对TDA4857实施控制，经TDA4857内部电路处理后，可改变11脚输出波形的幅度和斜率的大小，从而可校正不同行频时产生的对称性失真。
6.水平非对称性几何失真校正电路
水平非对称性几何失真主要是指平行四边形失真、不对称枕形失真（枕校不平衡失真）和不对称角部失真（不对称上角失真和不对称下角失真）。
水平非对称性几何失真不能使用对称性失真校正的方法进行校正，因为对称性失真校正的方法是通过动态控制光栅行幅的变化达到校正失真的目的。行幅的调整相对于光栅中心是对称的，即校正电路控制光栅行幅变宽时，左右两侧同时向外伸展。而光栅的非对称性水平几何失真是一侧凸起，另一侧凹进。因此，采用动态控制行幅的方法对水平非对称性几何失真是无能为力的。
水平非对称性几何失真是通过动态控制TDA4857的8脚行相位实现的。在TDA4857内部，产生的平行四边形和枕校不平衡失真校正信号（场频锯齿波和抛物波）加入到行PLL2锁相环路，通过控制PLL2电路中行振荡信号与行逆程脉冲之间的延时，从而控制8脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。非对称性失真的调整量可由微处理器通过IIC总线控制TDA4857失真校正信号的幅度和相位来实现。
另外，TDA4857和20脚输出的水平非对称性几何失真校正信号经3548、3549分压后，由2528耦合到TDA4857的30脚，可加大水平非对称性几何失真校正的范围。
需要说明的是，当需要消除行摩尔条纹时，TDA4857的8脚输出的行激励脉冲的相位还被摩尔条纹信号调制，达到消除行摩尔条纹的目的。
7.行幅控制电路
该机行幅控制电路调整采用了以下几种形式：
（1）行幅控制电路手动调整该机采用的DDD行输出电路除可以实现光栅的左右枕形几何失真校正外，还可通过设置控制电路的直流工作点完成行幅控制电路的手动调整。具体控制过程是：
需要增大行幅时，7801 （CPU）利用IIC总线对TDA4857实_施控制，经TDA4857内部电路处理后，TDA4857的11脚输出的直流控制电压下降，经7612射随放大后，在电阻3636两端产生的压降下降，使7611导通程度增大。7611导通程度增大后，其c极输出的电压增大，使放大管7610导通程度增大，其c极的直流电压降低，使阻尼二极管6607、6608中间接点处的直流电位下降，致使流过行偏转线圈H-DY的行扫描电流增大，于是行幅因行扫描电流增大而变大。反之，TDA4857的11脚输出的直流控制电压升高时行幅变小。
（2）高压变化引起行幅变化自动调整。
显像管亮度变化引起显像管阳极电流变化，必然会引起阳极高压发生变化，引起图像失真。为此，该彩色显示器设置有高压变化引起行幅失真自动校正电路。具体控制过程是：
当画面亮度升高引起显像管阳极电流增大时，行输出变压器5611的6脚电位下降，经3658限流，再经7631射随放大后，7631的e极输出的电压下降。该电压经3662、3657分压后，通过3545使TDA4857的31脚电位下降。经TDA4857内部电路处理后，使TDA4857的11脚输出的直流控制电压升高，于是行幅缩小，补偿了因束电流增大引起的行幅变大的现象。反之，当画面亮度下降引起显像管阳极电流减小时，行输出变压器5611的6脚电位升高，最终使行幅因行扫描电流增大而变大，补偿了显像管亮度下降引起行幅变小的现象。
