（3）行频变化引起行幅变化自动调整根据推算，当行频升高时，行幅要缩小，为了保持行幅不变，必须增大行输出管的供电电压，因此，该彩色显示器设有二次电源（+B电源）电路，当模式（行频）变化时，二次电源可为行输出管提供不同的供电电压，以确保不同模式下行幅大小基本不变。
8.行中心调整电路
行中心调整电路是指调节光栅在屏幕水平方向上的相对位置（调整行中心时，光栅和图像一起左右移动），行中心调整电路的原理是改变行扫描电流零点的位置，当扫描电流的正负峰值相等时，光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化，引起扫描电流的正负峰值不相等，就会使光栅的位置在屏幕上或左移或右移。
行中心调节电路有手动和自动两种方式。该机采用手动调节方式，具体工作过程是：
从行输出变压器561 1的7、8脚取出行逆程脉冲，经过二极管6634、6635整流和2644、2645滤波，再经3647、3648加到调整开关1602的5脚和8脚，开关1602的6、7脚通过3612、3609、5607和行偏转线圈相连。当调整开关1602的开关位置，使开关的5、6脚相连或7、8脚相连时，可改变流过偏转线圈直流电流的大小和方向，达到调整光栅的水平位置的目的。
9.行相位调整电路
在彩色显示器中，行相位调整电路调节的是显示图像同光栅之间的相对位置（若把光栅亮度增大会发现，当调整行相位时只有图像左右移动而光栅不动）。可见，行相位与行中心调整是不同的，但都能够达到调节显示图像在屏幕上位置的作用。
10.行频失锁保护电路
由于行扫描电路在开机瞬间或更改显示模式瞬间，需要一个同步搜索和相位锁定的过程。在搜索过程中可能在屏幕上出现行不同步现象，甚至由于行振荡器的频率不能及时被锁定，引起行逆程脉冲过高，损坏行输出管等元件。为此，该机设置了行频失锁保护电路。
TDA4857的17脚HUNLOCK输出是一个三电平输出端，当行PLL1锁相环路锁定，行振荡器振荡频率与行同步信号同步，彩色显示器处于正常工作状态时，第17脚输出端为0V;当行同步失锁时为1V。如果在26脚行频锁定环路处于搜索状态而检测不到行同步信号（包括彩色显示器在显示模式进行切换时），或行同步信号频率超出TDA4857的正常工作范围，或TDA4857检测到某种故障状态而进入保护时，17脚输出端处于悬空状态。在悬空状态时，引脚内的输出电路截止，没有信号输出。此时，引脚的电压等于上拉电源电压。
行频失锁信号主要通过以下几路输出：
第一路送到+B电源，使+B电源和行输出电路停止工作。在行频失锁期间，TDA4857的17脚输出高电平失锁信号。该信号经电阻3528、3529分压，使7506导通。7506导通后，其集电极为低电平，于是7507导通，控制TDA4857的3脚为低电平，使+B电源和行输出电路相继停止工作。
第二路送到显像管栅极G1控制电路。失锁时，TDA4857的17脚输出的高电平失锁信号，经3502、3503分压，控制7502导通，其集电极输出低电平，于是7503截止，这样，-178V电压直接通过3550加到显像管的栅极G1上，使G1极的负压达到最大，致使荧光屏上的光栅消失。
第三路送到一次电源电路。在行频失锁期间，7501的17脚输出高电平失锁信号，经3157、3156分压后，加到控制管7153的基极，7153导通，此时，由于+B电源不能工作，3154可作为一次电源主输出端180V的“假负载”，以免造成180V负载过轻使180V电压升高。有关电路参见一次电源电路图。
第四路送到微处理器7801的13脚。被7801的13脚内部电路识别后，7801发出关闭信号，使显示器停止工作，彻底避免行频失锁带来的危害。当行振荡器的频率与行同步信号同步后，经行频锁定检测电路识别，保护状态被解除。有关电路参见微处理器电路图。
重点提示TDA4857第1 7脚同步失锁检测信号输出端还可以输出1V电平的场消隐信号。与第16脚中的场消隐信号不同的是，17脚输出端输出的场消隐脉冲是一种快速消隐信号，它可以直接加到显像管的栅极作为消隐脉冲使用，也可以作为屏显消隐脉冲使用，优点是当彩色显示器处于失锁状态时，彩色显示器仍然能够有正常的屏显显示。
注意事项行中心一般用H-CENT表示，也有用H-SHIFT表示的。行相位一般用H-PHASE或H-POS表示，也有用H-SHIFT表示的。有些机型，由于只设置行相位调整电路而未设行中心调整电路，在电路图中，行相位也有用H-CENT表示的，因此，在看电路图时应注意区分。
行相位调整在TDA4857内的PLLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项。目，可进行行相位的调整。具体工作过程是：
当调整行相位时，微处理器7801通过IIC总线，加到行场扫描芯片TDA4857的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
7623导通时，180V电压经场效应管7623的S、D极、电感5612和电容2643构成回路，充电电流在2643两端建立直流电压，还在5612产生左正、右负的电动势。7623截止期间，由于电感中的电流不能突变，所以5612通过自感产生右正、左负的脉冲电压。于是，5612右端正的电压→滤波电容2643→续流二极管6632→5612左端构成放电回路，放电电流继续在2643两端建立直流电压，因此该开关电源的效率高于并联型开关电源。
2643两端获得的直流电压+B，经行输出变压器5611的初级绕组（4-1绕组）为行输出管7606供电。
2.稳压控制电路
+B电源的稳压控制电路是以TDA4857内部+B控制电路为核心构成的，+B电源有两个控制信号，一个是TDA4857的4脚输入的锯齿波信号，4脚输入的锯齿波脉冲是180V电压经35 10、25 14积分获得。另一个是5脚输入的误差信号。两者经TDA4857内部电路处理后，控制6脚驱动脉冲占空比的大小，对7623导通时间进行控制，达到稳定+B电压的目的。
当负载变轻引起行输出电路电压升高时，行输出管7606集电极上升高的行逆程脉冲经2605、2607分压，7505放大，使输入到TDA4857的5脚电压上升，3脚电压下降，控制TDA4857的6脚输出低电平时间缩短，7621、7622发射极低电平时间缩短，开关管7623栅极低电平时间缩短，即导通时间缩短（开关管7623为P沟道，栅极为低电平时导通），5612储能下降，最终使+B电压恢复正常值。
当负载变重引起行输出电路电压下降时，开关管7623导通时间延长，5612储能增大，最终使+B电压升高到规定电压值。
注意事项
该机TDA4857的4脚锯齿波充电电压为取自主电源的高电压（180V），因此，称为高电压大时间常数方案，这种方案的优点是锯齿波线性好，当一次电源输出的主电压变化时，可通过+B电压进行补偿。在大时间常数应用方案中，要求图中的电阻3542的阻值误差小于1%，若阻值增大，会引起对电容2520充电的时间延长，导致TDA4857的6脚输出低电平时间（开关管的导通时间）延长，+B电压上升，对+B电源开关管、行输出管和显像管都构成威胁。在维修时，若发现+B开关管损坏，一定要检查3542电阻阻值是否增大或损坏。
重点提示
TDA4857的5脚误差信号输入端除了加来自行逆程脉冲整流得到的+B误差电压外，还加有一次开关电源输出的8V固定直流偏压，加入直流偏压后，即使行输出电路停止工作，5脚也能保持相应的直流电压，且TDA4857的6脚+B脉冲驱动输出端的上拉电源取自主电源的+12V，而不是取自行输出电路（即断开行输出电路时，8脚仍有上拉电源），因此，+B电源可直接接假负载。
5脚外接的电位器3540为+B电压调整电位器，调节3540阻值的大小，可改变5脚的电位，可在一定范围内改变+B电压的大小。
3.+B电压与行频的关系
由于该机是多频扫描显示器，可在多种显示模式下工作。由于不同的显示模式，显示卡输出不同频率的行同步信号。在行频变化时，为了保证行幅和高压的稳定，必须通过改变供电电压+B的高低，以达到行频变化画面基本稳定的目的。
当显示模式改变时（行频改变时），+B电源的输出电压要随行频升高而升高，随行频降低而降低，即+B电压要实现对行频的跟踪。+B跟随行频变化主要是由行激励脉冲（的频率）来控制，TDA4857的5脚误差信号只起辅助作用，只对负载变动引起的+B电压变化进行稳压（当彩色显示器稳定工作在某一显示模式时）。也就是说，+B控制电路是采用调频方式（显示模式改变时，行激励脉冲的频率发生变化）控制+B。而5脚误差信号对稳压控制的作用是调宽方式。
下面首先说明行激励脉冲在+B电压跟踪控制中的作用：

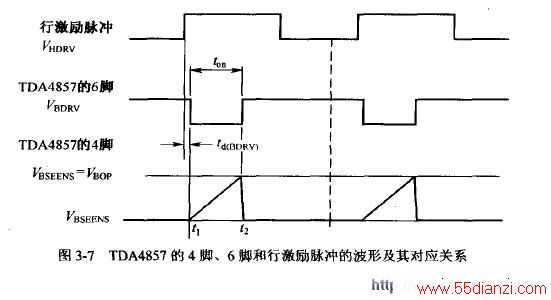

参见图3-7，即TDA4857内+B电压控制电路4脚（开关管电流检测输入端）、6脚（+B开关管激励脉冲输出端）和行激励脉冲的波形及其对应关系。
二次电源开关管（+B电源开关管）的导通时刻是t1由行激励脉冲上升沿触发，+B电源开关管的截止时刻t2（t1 -t2为二次电源开关管的导通时间）由+B电源开关管源极电流取样端4脚电压（由RC电路形成的基准锯齿波电压）以及+B误差取样端5脚电压共同控制。当4脚电压VBSENS等于大于+B误差取样放大器输出端3脚电压Vbop时，+B电源开关管截止。
当5脚电压↓→3脚电压↑→4脚电压上升到3脚电压（+B电源开关管的截止时刻）的时间延长，也即开关管导通时间延长→+B电压上升。
