(1)先判定故障是在主板还是在电源板

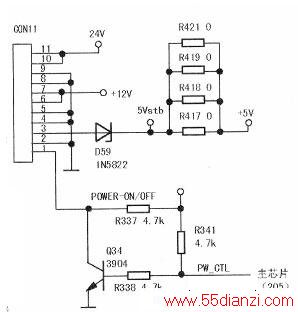

创维8M19机芯彩电电源板与主板间的接口电路可见下图，CON11的③脚输出的5Vstb电压为待机时输往主板的待机电压，①脚为主板送往电源组件的开／待机电压。若二次开机后，测得①脚电压能由低电平变为高电平，而电源组件没有12V、24V电压输出，应当判定不开机故障在电源组件上；若测得CON11的①脚电压不能由低电平变为高电平，则不开机故障在主板上。
(2)对主板上的器件进行直观检查
一是查看主板上IC外观颜色是否异常、表面有无裂变点；二是查看磁片电解电容脚是否脱落、表面是否鼓包或开裂；三是查看AV、HDTV、VGA等端口防静电元件有无炸裂等；四是测量主芯片引脚对地电阻，以此判定lC是否已击穿。
(3)强制打开电源组件，检查电源供电
为确认故障部位，可强制打开电源组件。创维8M19机芯彩电的特点是在电源组件有12V、24V输出电压情况下，主板上各DC-DC块将工作。这时，测主芯片的VDDC、VDDP电压及FLASH、DDR供电。
(4)查主芯片的时钟振荡电路和复位电路
复位电路是保证主芯片正常工作的必备条件，检查复位电路时，主要是在开机瞬间，测量复位脚电压能否从2.5V逐渐降到0V；检查时钟振荡电路时，主要是测量晶振两端的电压或测波形，或对晶振进行代换。
(5)检查不同集成块间信息传输通道是否畅通
液晶电视中，各集成块间的信息通道必须畅通，特别是FLASH块和用户存储器间的信息传输通道。
检查时重点查FLASH块四路SPI数字信号波形或电压是否在跳变，查U42与U41通道，以此确认控制系统工作条件是否成立；替换E2PROM(U43)及断开调谐器总线跨接电阻，以此确认I℃总线上的负载是否存在故障，总线电压通常在4.8V左右。
（6）对FLASH块程序进行刷新
FLASH块内程序发生变化，也会引发不开机故障。对FLASH块程序进行刷新，可以排除数据变化弓I起的不开机。现在的平板电视大多具有USB端口，基本上都开放了USB端口进行软件升级。当然，对于不能有正常待机过程的电视是无法通过USB端口进行软件刷新的，但此时可采用指定工装进行软件刷新。其中：用MTK或MST升级工装都可。但要注意，MST机芯使用的FLASH块如果用MTK工装，需将FLASH装入MTK的机芯板上再用MTK升级方法和该MTK机芯对应软件；反之，MTK用MST的工装，需将MTK机芯装在MST的机芯板上，利用MST的升级方法，写入对应MTK产品的软件即可。
(7)更换芯片或主板
如果通过上述方法仍不能排除故障时，不开机故障只有通过替换主芯片、FLASH块、用户存储器或主板排除故障。
