公共通道电路的工作过程是：来自CPU的、TUNER SCL总线信号从高频调谐器的⑤、⑥脚进入，首先由内部的译码器进行解码，形成波段电压和调谐电压加在高频调谐器内部的相关电路上，完成对应频道的选择。进入高频调谐器的射频信号经高频调谐器处理后，得到的图像和伴音中频信号从②脚输出，然后经C220、R318加到预中放Q29的基极，放大后从集电极输出，送往由U23、U25等元件组成的幅频特性选择电路进行选择。其中：由U23组成的电路选出伴音中频信号送往主芯片MST6M16的(49)、(50)脚，由组成的电路选出图像中频信号送往MST6M16的、(52)脚。进入主芯片的图像和伴音中频信号经芯片内部分别进行处理后，得到的TV视频信号和音频信号不再从主芯片输出，从其内部直接送往后面的音视频切换开关与其他信号进行切换。得到的高放AGC电压则从集成块的(55)脚输出送往高频调谐器U22的⑨脚，然后作为高频调谐器内部高放级的控制电压。

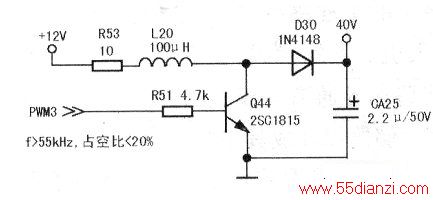

高频调谐器所需要的+33V调谐电压由以Q44为主组成的电路形成（见下图）。下图中的Q44相当于一个开关管。主芯片(166)脚输出的脉冲信号经R51加到的基极，Q44导通时12V电压在电感L20两端形成左正右负的电压，并将能量储存在L20中。Q44截止时，中储存的能量会通过D30向CA25进行充电，此时．CA25上的电压将是12V与CA25上充电电压之和，约为40V电压，该电压经R254降压、D66稳压后，得到33V电压加在高频调谐器的③脚，作为高频调谐器的调谐电压。
