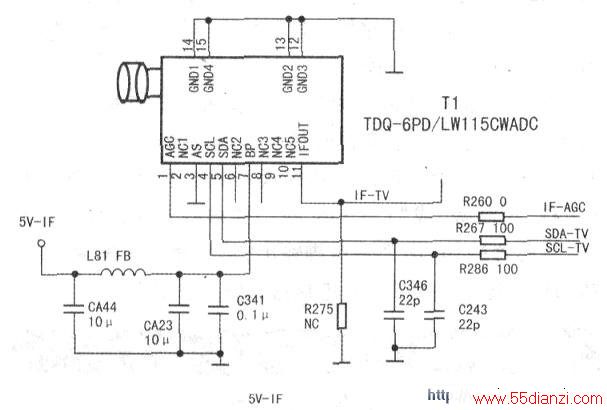

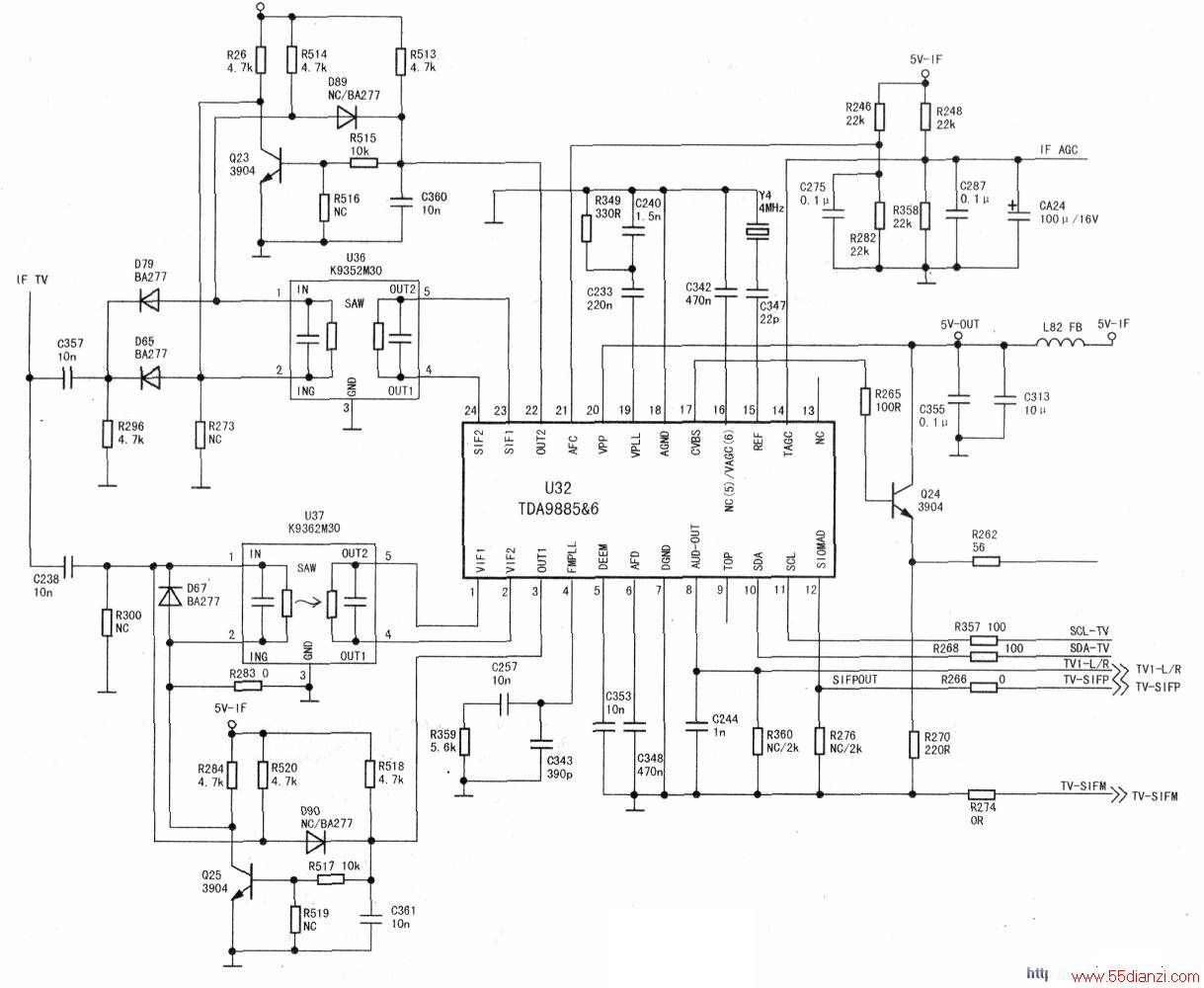

采用该集成块生产的整机电路而言，如果不考虑开关电源和液晶屏的结构情况，其电路结构通常有两种：一种是整机的图像公共通道电路采用独立高频调谐器型和独立中频信号处理型，如海尔LB32R3液晶电视。上图是此类电路中的高频调谐器电路原理图，中图是此类电路中的图像中频信号处理电路原理图。上图中的高频调谐器工作状态受总线信号和高放AGC电压控制，输入射频信号，输出图像中频信号。而中图中的图像中频信号处理电路除集成块工作状态受总线控制外，其作用与早期由独立集成电路组成的图像中频信号处理电路并无多大差别，在总线信号控制下，也是完成图像和伴音中频信号的放大、检波等处理。输入图像和伴音中频信号，输出高放AGC电压、视频全电视信号和音频信号。

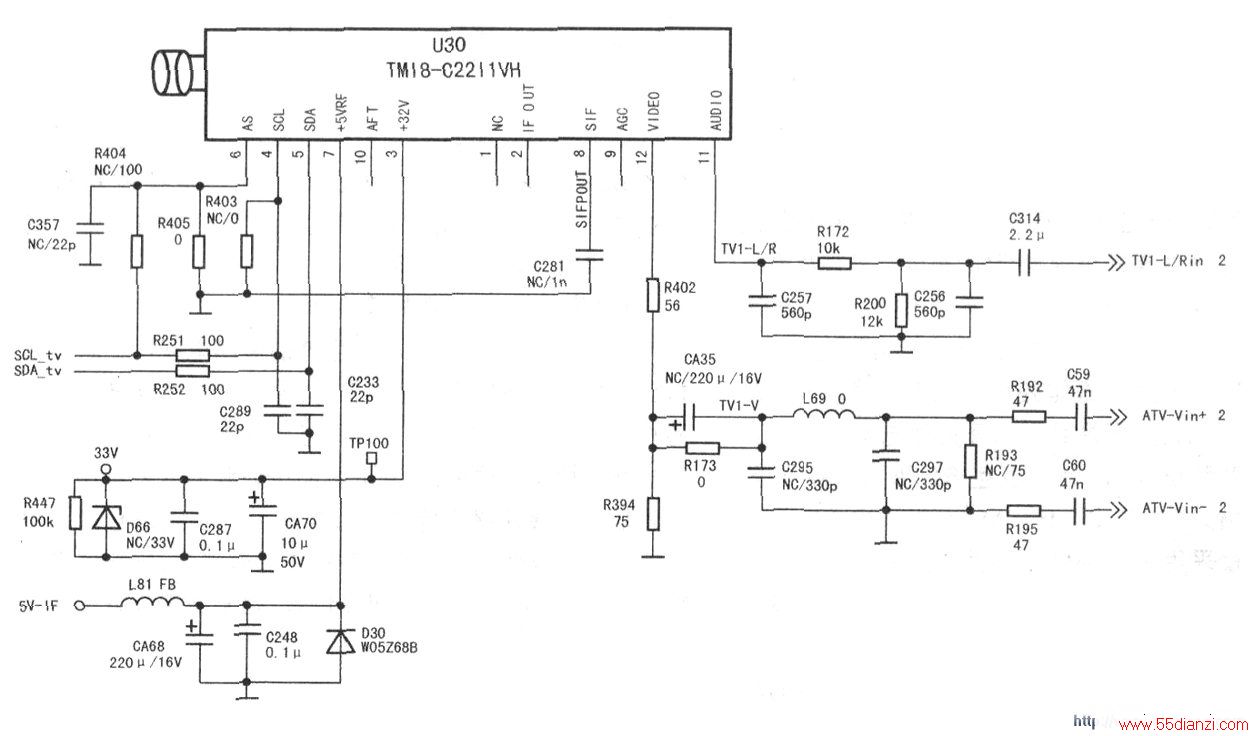

另一种电路结构是整机的图像公共通道电路采用组合高频调谐器型，下图就是这种电路结构中所采用高频调谐器的典型代表。该高频调谐器是长虹LS20机芯所采用的高频调谐器，其工作状态受总线信号控制，在总线信号控制下，输入射频信号，输出视频电视信号和音频信号。应当说，此种高频调谐器与通常见到的CRT数字高清彩电所使用的高频调谐器相同。
另外，在采用MST6M69L芯片生产的液晶电视中，部分厂家生产的部分机型设计有双路USB、HDMI信号输入功能，能输入两路USB、HDMI信号。
1．无光栅．无伴音的检修
对液晶电视来讲，无光栅、无伴音故障应当与液晶屏无关，其故障应当在开关电源或由芯片MST6M69L组成的电路上。
检修此类故障机时，应当首先对所维修的电视机结构进行细心观察，了解电视机上有无指示灯设计（某些机型没有设计指示灯），若设计有指示灯，应当通电后观察电视机上的指示灯是否亮，若指示灯不亮，应当将故障锁定在开关电源。若指示灯亮度正常，应利用遥控器或本机键进行二次开机，并注意观察开机瞬间指示灯是否闪烁和屏幕上有无光栅出现，若发现指示灯闪烁，屏幕上瞬间也有光栅出现，电视机也不自动返回到待机状态，说明故障可能在主板或屏逻辑电路上。若二次开机后，电视机上的指示灯无变化，则故障应在由芯片MST6M69L、用户存储器、FLASH组成的电路上，此时，要排除故障，需要按顺序先后对MST6M69L的供电电路、复位电路、时钟振荡电路和用户存储器、FLASH、MST6M69L进行检查或代换。若维修过程中，发现电视机二次开机后，指示灯虽然闪烁，但屏幕上并无光栅出现，且电视机又自动返回到待机状态，则应当判定其故障在MST6M69L与帧存储器之间的信息通道，或MST6M69L和帧存储器上。
如果所维修的电视机上无指示灯设计，则需通过电压测量的方法来确定其故障范围。测量电压时，第一步是测量开关电源的输出电压，以确定其故障是在开关电源，还是在MST6M69L组成的电路上。当判定故障在MST6M69L组成的电路上时，请按顺序先后对MST6M69L的供电电路、复位电路、时钟振荡电路和用户存储器、FLASH、MST6M69L进行检查或代换即可。
2．接收TV信号无图像或图像不正常的检修
在采用MST6M69L芯片生产的液晶电视中，只要电视屏幕上有噪波点出现，其接收TV信号无图像或图像不正常故障均应当与芯片MST6M69L无关，故障应在前端的图像公共通道（射频信号处理l电路上。
检修时，若发现所维修彩电采用的是组合型高频调谐器（高频调谐器+图像中频信号处理电路），测量高频调谐器的供电电压又正常，则故障原因一定是高频调谐器损坏，更换高频调谐器后即可排除故障。若检修过程中，发现F斤维修彩电的图像公共通道电路采用的是独立高频调谐器和独立中频信号处理电路结构，则故障可能在高频调谐器或中频信号处理电路上。由于具有独立高频调谐器和独立中频信号处理电路结构的液晶电视，其图像公共通道电路与普通CRT彩电中的图像公共通道电路结构相同，所以，对此类电路进行检修时，完全可借用普通CRT彩电图像公共通道的故障维修方法进行维修。
3．接收AV、YPbPr、Y/C信号无图像或图像不正常的检修
电视机接收TV信号、VGA信号、HDMI信号和USB信号图像正常，说明芯片MST6M69L内部的色度信号解调电路和亮度信号处理电路、A/D变换电路、变频电路和上屏信号形成电路工作正常。由于芯片内部的色度信号解调和亮度信号处理电路TV信号与AV、YPbPr、Y/C信号是公用的，所以，可以确定，在采用MST6M69L芯片生产的液晶电视中，接收AV、YPbPr、Y/C信号无图像或图像不正常故障，应当在这些信号的输入接口电路或MST6M69L内部的AV、YPbPr、Y/C信号输入接口电路上。在检修时，若确定其信号输入接口和与芯片信号输入脚间的电路无故障，则一定是芯片MST6M69L损坏。
4．接收VGA、HDMI、USB信号无图像或图像不正常的检修
一般来讲，在采用MST6M69L芯片生产的液晶电视中，VGA、HDMI接口上均设计有外部设备专用电视参数存储器。在具有双HDMI、USB功能的电视机中，还设计有HDMI、USB信号切换开关。所以，在维修采用MST6M69L芯片生产的液晶电视接收VGA、HDMI、USB信号无图像或图像不正常故障时，不仅要对其信号输入接口和HDMI、USB信号切换开关进行检查，还要注意对挂接在信号输入接口上的数据存储器进行检查。
5．花屏故障的检修
液晶电视出现的花屏故障，通常在变频处理电路上。
检修花屏故障时，通常是先检查MST6M69L的(234)~(239)、(242)、(243)、(222)、(223)、(225)、(228)、(231)、(232)、(201)1~(207)、(209)~(214)、(215)、(216)、(217)、(219)、(218)、(220)、(245)、(241)、(230)、(199)、(196)、(197)、(198)脚与外挂帧存储器间的信息传输通道，若正常，再分别按先后顺序对帧存储-器和芯片MST6M69L进行代换即可。
6．图像彩色不正常故障检修
液晶电视的彩色不正常现象有两种特征，一种与普通CRT彩电的彩色不正常故障现象相似，另外一种现象是与普通CRT彩电上所见到的故障现象完全不同，其现象通常是图像上出现局部的彩色斑块或图像边缘出现拖尾。对于前者，应当是图像信号处理电路中的色度信号解调电路出了故障，对于后者，应当是数字信号处理电路工作不正常所致。由于采用MST6M69L芯片生产的液晶电视中，色度信号处理电路完全由芯片MST6M69L内部相关电路组成，所以，在检修采用MST6M69L芯片生产的液晶电视彩色不正常故障时，若发现输入TV和AV信号时，其故障现象与普通彩电一样，则一定是芯片MST6M69L存在故障。
若发现所维修彩电彩色不正常现象与普通CRT彩电的彩色不正常现象不一样，则故障范围一定在逻辑板或MST6M69L芯片上，此时，需要对逻辑板或MST6M69L芯片进行代换，即可排除故障。
7．图像正常．无伴音故障检修
在采用MST6M69L芯片生产的液晶电视中，若电视．机出现接收任何信号均无伴音，其原因一定是伴音功放或芯片MST6M69L内部的音频信号处理电路存在故障。此类故障在检修过程中，可采取将图像公共通道电路输出的音频信号直接跨接在伴音功放电路上的音频信号输入端的方式进行故障范围确定。若跨接后有伴音，则无伴音故障在MST6M69L芯片；若仍无伴音，则无伴音故障在伴音功放。
