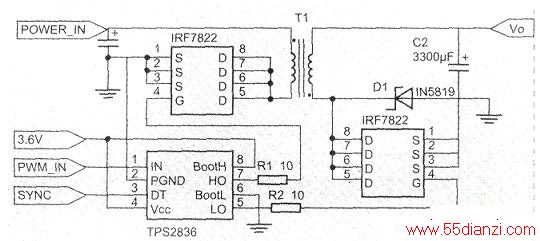

此电路的主电路原理图采用单端反徼拓朴，如下图所示。
TPS2836是具有同步整流功能的PWM驱动芯片，其静态功耗为2mA，能3.6V供电，最大驱动电流为2A。IRF7822是增强型N沟道MOS管，导通电阻5.5mΩ，损耗小，最大漏源电流IDS=20A。
因系统正常工作时，控制部分由3.6V充电电池供电，但题目要求系统在不接充电电池时也能正常启动，所以，我们采用TPS61202制作了升压电路，在0.4V输入的情况下，也可输出5V电压，为控制电路供电。启动电路原理图见下图。

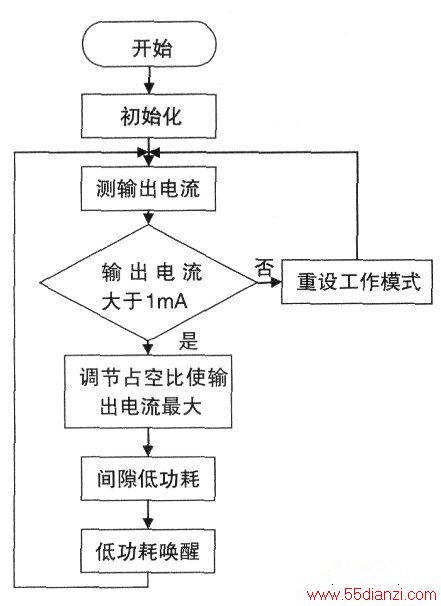

下图为整体的软件流程图。当主功率电路开始工作时，控制电路先通过大范围的占空比变化，比较对应电流的大小，实现初步判断最大输出电流所处区域，一旦锁定区域后，然后在此区域调节，以找到最大电流点。当输入电压变化时，单片机会自动调节占空比以跟踪最大电流。
流程图说明：
程序初始化时，占空比设为50%，占空比变化的初始状态设为递增方式，间隙时间为5s。进入主循环中，先测量输出电流，当输出小于1mA时，单片机输出固定50%的占空比：大于1mA时，判断并设置电路工作在升压还是降压模式，且在输出电流大于400mA时，使能TPS2836的同步端，开启同步整流。
