更换会聚组件相当于改变了会聚调整数据，而没有改变几何失真数据(注:这些参数调整数据状态保存在CPU组件上的存储器中)，因此只需要作会聚粗、细调整即可(注：会聚粗调、细调方法可参考相关资料，此处不作详细说明)。
粗调分：基础数据调整和红、绿、蓝会聚画面粗调调整。基础数据调整分为：
相位调整；图像、会聚中心重合调整；行、场起始行设定等。如长虹HP／CHD／KP系列背投彩电，该系列彩电采用先锋会聚电路生产的基础数据调整有10项。这10项参数调整决定后续进行会聚粗、细调整效果，设置错误将影响后期的红、绿、蓝会聚粗、细调整，严重时无法进行会聚调整，因此这些数据不能随便设置。
进入10项参数状态方法：先进入会聚模式，接着按“变频”键切换会聚画面为绿色方格画面，再按“BBE”键切换光标颜色为绿色，再按“AV”键，将调整状态切换到“PHASE'’(相位)状态，按“频道加／减”键选择10项基础数据，同时观察屏幕上显示10项参数数据是否与下列相符。否则按“音量加／减”键进行调整。
(1)基础数据中不可更改的数据项目参考值及说明： 1)V10FFSET，设定为(0000H，不可改动)；2)V1DELY(行粗调相位)，设定为(0001H，注此项数据不能为O，也不要改动)；3)V1CNTUP，设定为(75Hz：020CH；60Hz：01A3H；VGA：019EH)，此项数据设定错误后，在后续调整V1G2GV项时，屏幕上四个角的变化不会同步；4)COARSEP(场粗调相位)，设定为(75Hz：OFlBH；60Hz：0F1BH；VGA：0F1BH)，此项数据设定错误后，在调试V1H2GV项时，屏幕上四个角的变化会不同口赵德秀步,且调试后线条不水平；5)DAClP，设定为(0000H)；6)I)AC2P，设定为(0000H)。
(2)基础数据中可根据具体情况调整的项目参考值及说明：
1)TPOPV(场测试相位)。在会聚数据清零或更换会聚组件后，必须确认这项参数。进入会聚调整状态，观察会聚绿色光标在屏幕上的位置，如果绿色光标在屏幕上下边框处标志的中央(图像场中心，因为几何失真数据未动)，此数据不作调整；否则，调整此参数。凋整方法是：按“变频”键将网格置为绿色测试方格状态，再按“BBE”键使光标变为绿色，按“定时”键，调整图像画面，使图像与会聚网格叠加(同时显示)。按音量“+／一”键，调整TP()PV数据，直到会聚场中心与图像场中心重合(此数据调整好后，不再调整此项参数。在进行绿会聚粗调时，可不再调整DCGV)。
2)TPOPH(行测试相位)。按“变频”键将网格置为绿色测试方格状态，再按“BBE'’键使光标变为绿色，按“定时”键，将图像与会聚网格叠加。调整此项数据直到会聚的行中心与图像的行中心重合(注：屏幕左右中心部位设置有中心标志，如果绿色光标处在水平标志的中心，标明会聚行中心与图像行中心重合，否则调整此项参数实现重合)。

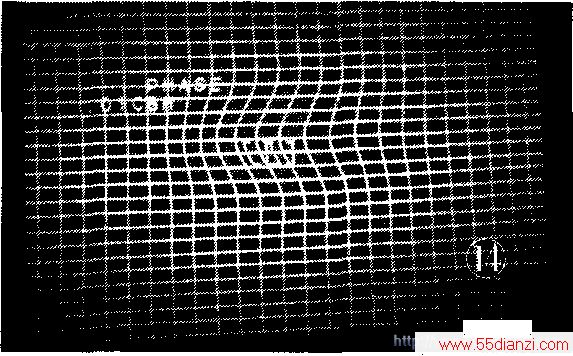

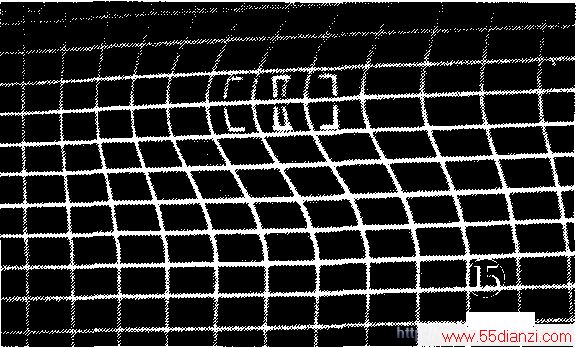

3)STARTLIN(行细调相位)。在进行细调时，光标所在处数据变化，画面效果不在光标所在处变化最大，而是在光标外的某处变化最大，见图14。出现这种情况通常是此项参数设置不当引起，这时需通过调整此项参数，实现光标处数据变化，效果变化也最大。调整方法：在STARTLIN状态下，按音量“+／-”键使画面变化波形在光标左右最大峰值处。调整时可将调试步长(STEP)减小尽量使光标处在峰值处，实现更准确地会聚调整。此项调试错误，会造成细调会聚时会聚变化不在光标所在的点，使会聚出现调不好的现象。注：进行行细调时、光标处绿色数据变化，会聚画面效果变化最大不在会聚绿光标处，而是在光标上一行(行细调相位设置异常)。图15为发生图14现象时，调整行细凋相位参数，使光标处绿色会聚方格峰值一致(抛物状波形峰值对称在光标处)。
4：FINEP(场细调相位)。在细调状态下，调整会聚光标所在点为 上下最大峰值，然后再相应调试“FINEP'’项，使光标在峰值的最高处。调整时可将调试步长(STEP)减小后进行调整，这样才更为准确。此项调试错误，在细调时会聚的变化不会在光标所在的点，出现会聚调不好的现象，图16为光标处数据变化，但光标处右方会聚方格上下变化明显，表明场细调相位设置不当；图17
为出现图16故障现象时，调整场细调参数，使峰值(波形峰值)均匀分布在绿色光标两边。
上面介绍的基础数据项目中，可更改的数据中的前两项参数确定了会聚中心与图像中心是否重合，后两项参数确定了会聚细调效果。
