出现此类故障时,首先打开机壳观察主板上DVI部分是否有异常现象,若没有,则用万用表检测DVI部分电路的相关元器件是否存在短路、断路现象。若不存在,则开机检测各工作电压是否正常。若发现AD9887(DVI信号输入是直接给AD9887的)的供电电压VB为,3.3V正常,但Vc的3.3V电压却为4.7V左右,此时检查由VC供电的稳压电路N404(LP3961EMP-3.3)是否有问题。实际维修中,因N404不良而引起此类故障较常见。
提示:判断稳压电路N404是否有问题时,可将L404断开(即断开给AD9887供电)看3.3V电压是否正常。若电压仍为4.7V,则可判断N404有问题。

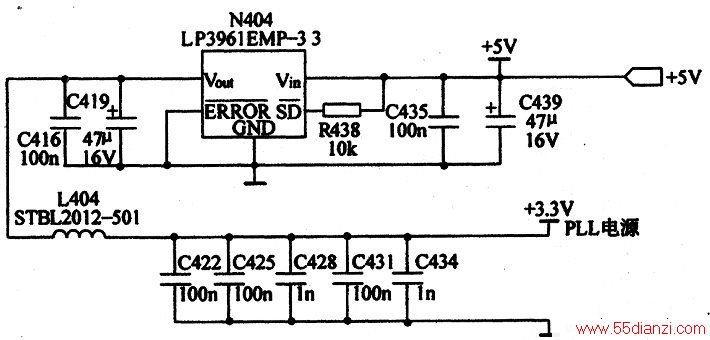

N404及其外围电路如下图所示。
