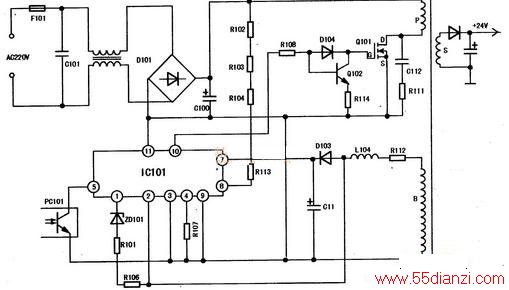

根据现象分析,故障发生部位可能和电源电路相关。检修时,打开机盖,检查发现保险丝已断路,说明电源部分有严重的短路故障。有关电路如下图所示。 由原理可知:该电源为他激式并联型开关稳压器;PC101为他激式驱动、控制集成电路,Q101为MOSFET开关管,R102~R104为PC101的启动电阻。PC101⑩脚的输出脉冲控制Q101的通断。根据上述分析,熔断保险丝的主要元件有D101、C100、Q101等,依次检查上述元件,发现Q101源、漏极短路。更换Q101后,故障排除。
