此机开机自检正常，复印也正常，说明传真机的系统控制电路正常，可能是线路接口单元有故障。

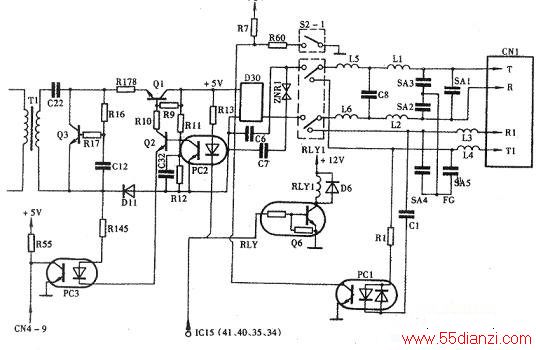

话机中听不到拨号音，说明直流回路不通，有关电路如下图所示。
应重点检查继电器(RLY1)。按下“启动”键，继电器应吸合，检查发现继电器未吸合。继电器受门阵列IC15输出的RLY（继电器）信号控制，RLY为高电平时，驱动器Q6输出低电平，继电器动作。接上示波器检查，发现RLY信号在按F“启动”键后能由低电平跳变到高电平，而驱动管Q6的输出端却始终保持高电平不变，因此判断Q6已损坏。在达林顿管或三极管(如C1815)基极上串入一只电阻更换Q6后，开机试验，传真机工作正常，故障排除。
