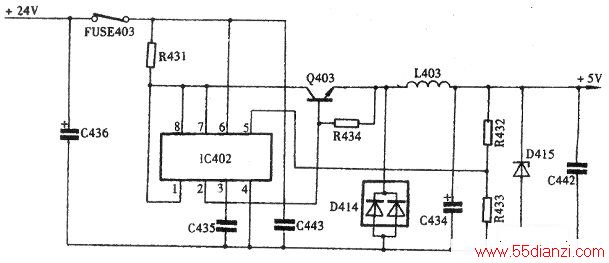

根据故障现象分析,可能是+5 V稳压电路有问题。有关电路如下图所示。 如图可知,+5 V稳压电路由IC402、Q403、D414、D415、C435、C436、C434、C442、L403等元件和器件组成。测量IC402各脚工作电压基本正常,断电后分别检查Q403、L403、C434、C442、R433、R432、D415等元件和器件,发现稳压二极管D415被击穿。更换D415后,接通电源,测量+5V电压正常,开机试验,传真机工作正常,故障排除。
