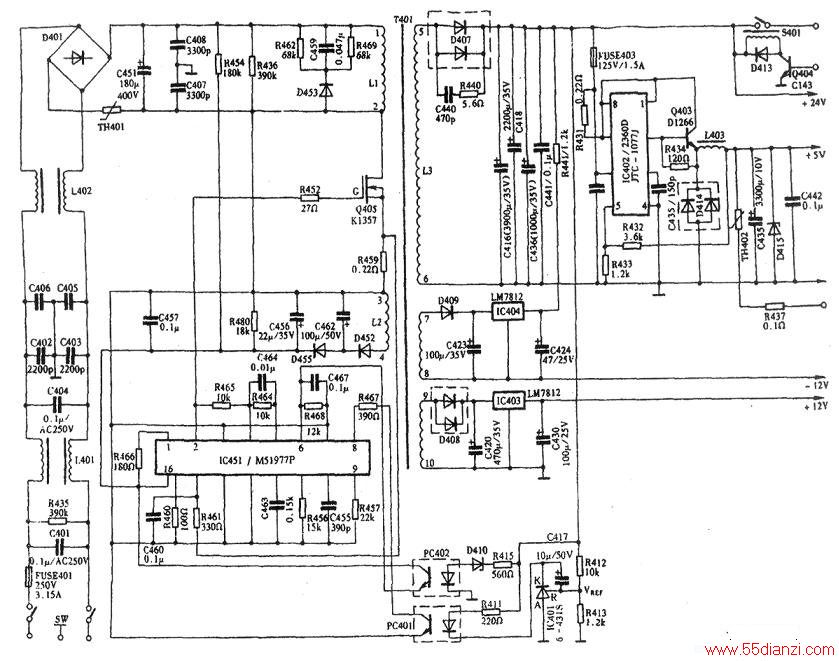

由故障表现及传真机的电路原理可知，这种故障一般是+24V电压异常或稳压及过压保护电路工作失常造成的。如下图所示，稳压+24V为检测点，该电压是由L3输出的交流电压经D407整流、C416等滤波，再与IC401、C417等组成的控制电路系统和开关电源系统配合，最后得到稳定的+24V直流电压。
+24V电压检测信号由PC401、PC402光电耦合到IC451的⑧、16脚，使IC451的②脚输出的振荡脉冲宽度发生变化来控制Q405的开关状态。当+24V输出电压高于+24V时，IC451立即停振，Q405截止，电压下降，待降到+24V时，IC451又恢复振荡；当输出电压低于+24V时，脉宽占空比增大，控制Q405的导通时间，使直流工作电压仍保持稳定。
断电后，检查D407、C416、IC401、PC401等元件和器件良好，再检查D401、C407、C408、Q405均无异常，采用外接“稳压电源法”检查IC451的工作状态。接通交流220V电源，用稳压电源在C416两端接上+24V电压，用示波器观察R452两端的波形，慢慢调节+24V电源，观察输出信号波形，若无变化，则说明IC451已停振；若R452两端波形幅度相差太大，则说明R452断路。检查结果为R452断路。更换R452(27Ω)后，将电路恢复原状，开机试验，传真机工作正常，故障排除。
