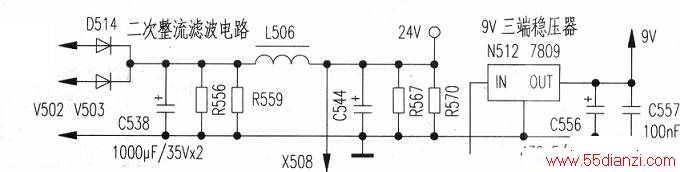

此机开机后图像有网纹干扰,分析为二次整流滤波电路有故障。首先检测滤波电容C538、C544.发现C544鼓包变质,容量减少到仅为125μF(原为1000μF),更换C544后,一切恢复正常,故障排除。电路见下图所示。
本文关键字:厦华 图像问题,维修资料 - 电视机 - 图像问题
