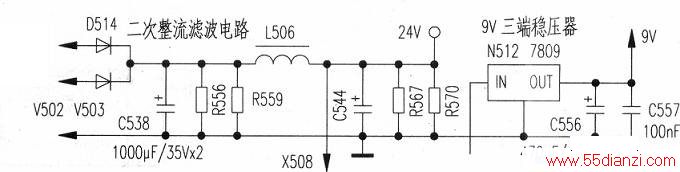

此机开机无声像,指示灯亮,分析此故障多为主电源故障。首先检查电源保险管熔丝,发现已烧断。根据该机原理,主电源是将PFC电路输出的380V直流电压转换为整机需要的24V/12V电压。发生故障时,多为开关管或二次整流滤波电容短路,烧断电源保险管。因此,首先检测开关管V502、V503正常,检测滤波电容C538发现击穿短路,更换C538后,故障排除。电路见下图所示。
