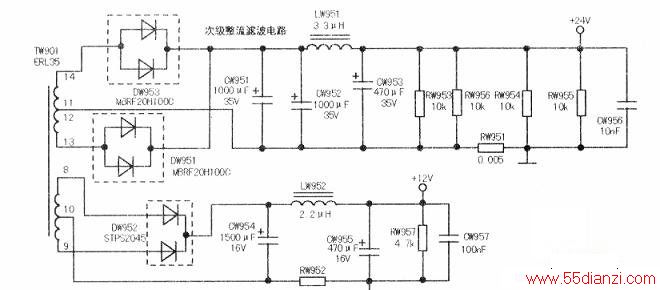

从故障现象分析,应是12V供电有问题,因伴音电路和图像处理电路采用12V供电;指示灯绿灯亮,说明CPU系统工作正常。开机测量电源板上排插XS954的各脚电压,没有12V电压。由于24V与12V电压均由开关变压器TW901产生,加之24V电压正常,所以判断故障部位在12V的整流滤波电路中,如下图所示,检查发现TW901⑧、⑨脚外接的整流二极管DW952(两只整流=极管)短路,换新后故障排除。
本文关键字:康佳 指示灯 图、声问题,维修资料 - 电视机 - 图、声问题
