打开机壳，直观检查发现电源4A/250V保险丝崩断，说明电源存在严重短路性故障。用万用表检测电源整流器D502，未见异常；测二极管D509、D512，没有击穿现象；在路检测电源开关管V504，发现其G、D、S极均短路，说明该管已严重击穿。为了找到该管损坏的原因，认真检测该管外围元件D510、R538、R540、R542，却未见异常，但是发现在拆除V504的情况下，电路板上G、S极两焊点间仍然存在短路现象，怀疑N501( ML4800)的11脚内部对地短路。于是，将该脚断开检测，结果依然如此，难道实际电路与图纸不符？

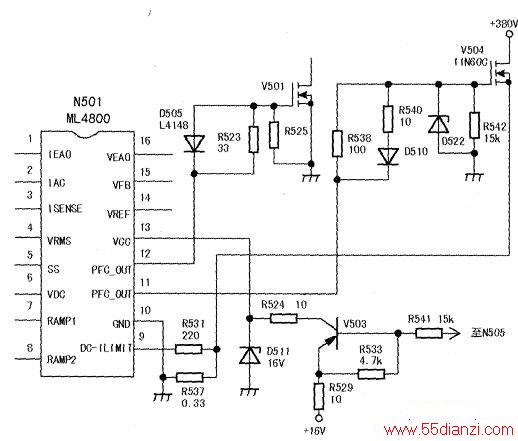

冷静下来仔细查看电路板，真有了意外发现：在电路板上R540的旁边有一只贴片式二极管D522，刚好接在V504的G极与地之间。查阅相关资料，该管应是稳压二极管，可对开关管V504起到保护作用。检测该管发现已击穿短路，看来导致V504损坏的可能原因就是该管短路引起的。将其拆下，由于不知道该管的具体型号，也因为原机电路图上没有这只管，所以更换完V504和电源保险丝后直接上电开机，结果声像重现。相关电路如下图所示。
