中频变压器工作点偏移故障的修理

　　对于工作点偏移的中频变压器，可以通过对中频变压器进行调整来解决。应该指出，在正常情况下彩色电视机的中频变压器一般不会出现工作点偏移，除非受到强烈振动或元件参数发生变化。只有完全确认是中频变压器工作点漂移时，才可对中频变压器进行调整。
　　
　　调整之前应做好标记，记好调整方向和圈数以免调乱。
　　
　　彩色电视机中，中频变压器故障有些较为奇特，尤以图像中频谐振回路的中频变压器失谐故障较难判断，故障的发生率也较高。
　　
　　图像中频检波谐振回路（注意不要与AFT移相中频变压器相混）失谐是彩色电视机图像中放通道最典型的故障；尤其是谐振电容器处于中频变压器内的那些彩色电视机，发生此故障的比例更大。例如TA四片机（谐振回路位于TA7607⑧脚、⑨脚）和TA三片机（谐振回路位于TA7680（17）脚、18脚）等。故障原因是谐振回路所用中频变压器内的镀银瓷管电容器在电视机使用环境不佳（例如温度过高等）的情况下，镀银氧化而导致电容量下降，使回路失谐。由于不同故障机的回路失谐程度不同及中放特性曲线不同，因而故障现象多种多样，常使维修者找不到头序。
　　
　　图像中频检波谐振回路失谐可能产生的故障现象见下表中所列。

l 调节频道预置钮，可能调出图像，但调谐过程很困难，很难找到最佳调谐点 2 调好图像按预选键换台，然后再按预选键回到原来位置，原来调好的频率跑偏，有时甚至出现不同频现象，需重新调整预调钮才能调出图像，有时重新拔插天线，可使图像恢复正常 3 图像上下跳动或呈现行、场不同步状态，调整预调钮也不能得到正常图像，类似强信号阻塞 4 屏幕呈现白板状态，类似强信号阻塞 5 图像出现彩色租糙、彩色严重镶边，彩色负像或类似彩色噪波增大等彩色不良现象 6 出现图像暗淡、色彩浓重，类似亮度信号丢失现象 7 接收电视台信号不能得到正常图像，而接收非正规信号源，例如游戏机信号图像却正常 8 在出现上述各种现象时，常发现高放AGC失控，高放AGC电压在有，无信号时不变化或变化很小 9 遥控彩色电视机可能出现自动调台时不记忆现象(AFT电路移相用中频变压器失谐也能造成不记忆故障)

　　
　　故障排除方法：有新的中频变压器可供替换当然是好，实际检修中也可采用下述一些方法。
　　
　　①重新调整检波线圈磁芯，可使图像恢复正常。此法虽然简便，但中频变压器内的瓷管电容器的容量可能还会变化，使旧病复发。
　　
　　②如谐振电容器容量下降太多，调整中频变压器磁芯不奏效，可在中频变压器谐振电容器引脚处并接一只适当容量的电容器(20～50pF)再对中频变压器进行调整。此法也有旧病复发的隐患。
　　

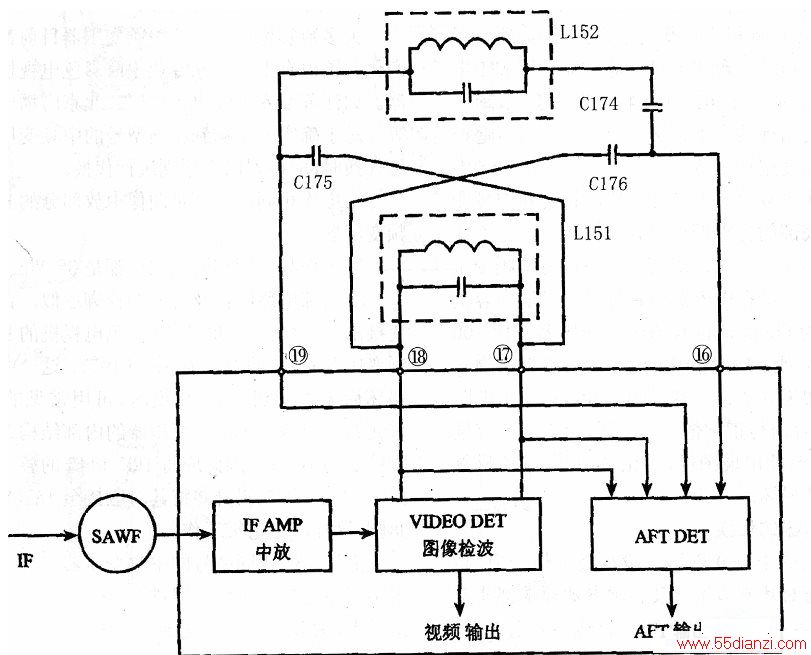

　　③在谐振电容器位置（例如TA7680（17）脚、（18）脚之间）并联一只120Ω左右的阻尼电阻器。这一方法操作非常简单，并上阻尼电阻器后，无需对中频变压器磁芯重新进行调整，图像即可恢复正常，因而可以避免因反复调整而损坏磁芯。但这一方法在使用上有局限性，由于经此选频回路选出的中频载波还要送到如下图所示的图像中频及AFT谐振电路。并上阻尼电阻后，选频谐振回路的带宽变宽，AFT电路的工作特性也要受到影响。这一问题对非遥控彩色电视机来说是可以容忍的，但对遥控彩色电视机来说却是致命的。因为遥控彩色电视机在进行自动调台和节目存储时需要用AFT电压作为判断依据。如AFT电路工作特性发生变化，遥控彩色电视机就会出现搜台不记忆现象。因此，对于遥控彩色电视机不能使用这一方法。

　　
　　④拆下图像中频检波中频变压器，将卧在中频变压器线圈骨架底部的瓷管谐振电容器捣碎（注意不要将中频变压器引线所接的线圈引线弄断）。将中频变压器焊回电路板，在谐振电容器位置外接一只适当容量的电容器（多为68pP，也有的中频变压器使用100pF、82pP、75pP或47pP的电容器），然后微调磁芯使图像最佳。如果并上某一容量的电容器后不出现图像，说明所换电容器与正常值差得太远，再换另一容量电容器试试，直至能出现图像，再微调磁芯，以免反复调节磁芯而将其损坏。
