一台迪维德(DVBWorld)USB数据接收盒供电的9V/2A开关电源，标识型号是DPT-AD20-090200。

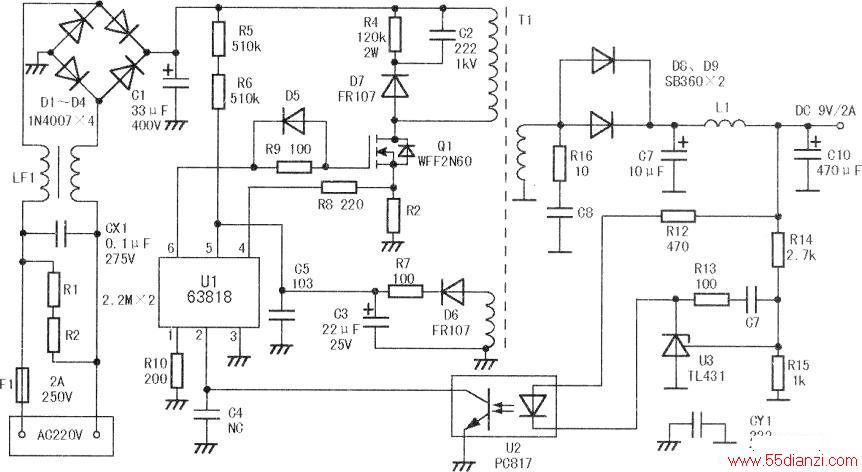

该产品输出电流较大，并且接口有些特殊，没有使用螺丝进行安装，所以只得用刀片小心将其撬开，为便于维修绘出其电路，如下图所示（元件编号来自原PCB上所标，部分为贴片元件，具体型号无法读出）。
从图中可以看出，该电源适配器开关管选用的是N沟道场效应管WFF2N60，冈此输出功率较大。笔者没有找到U1( 63818)相关的资料，不过从外围电路可以看出，该lC应该是类似UC3842之类的PWM控制芯片，估计各引脚功能为：①脚外接电阻大小决定控制起点；②脚为误差输入端，起稳压作用；③脚接地；④脚为过流检测，起到保护场效应管Ql的作用；⑤脚为芯片供电端，刚启动电路时由+300V经R5、R6降压后为其供电，正常工作后由T1反馈绕组经D6整流、C3和C5滤波后为其供电；⑥脚为脉冲输出端口，经R9限流后给Q1栅极提供开关脉冲信号。
目测发现F1 (2A)保险已经熔断且发黑，根据经验判断应该是过流所致，说明电路存在短路现象。首先怀疑Q1击穿，在路检查发现其G极与S极间正反向电阻均在120Ω左右，D极与S极间电阻正常。若是Q1击穿的话，D极与S极间阻值应该小，所以判断01应该是正常的。至于G极与S极间阻值很小，其原因可能是该场效应管G、S极间接有偏压电阻所致。
再次检查电路，发现整流管D2击已穿，R8开路。损坏的过程应该是R8先开路，造成U1误认为开关管工作电流太小，便加大⑥脚输出脉冲的宽度，以至流过Q1的电流过大而将整流管和保险管损坏，将前述的所有损坏元件更换后通电，9V输出电压正常，接上IP数据接收盒，一切正常。
