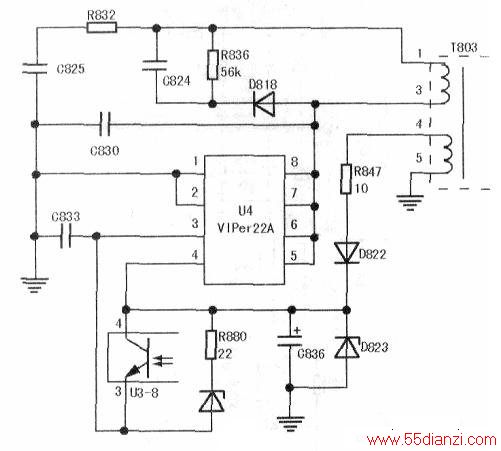

根据故障现象首先测量电路中D8103(UJV直流电压,正常;再测量U4的VDD电压为11V左右且不稳,该电压正常为13V,说明问题在VDD电压的供电部分。经查T803的绕组④脚有电压输出,但1)822没有电压,测量R847发现其阻值为无穷大,呈开路状态,更换该限流电阻后故障排除,电路见下图。
