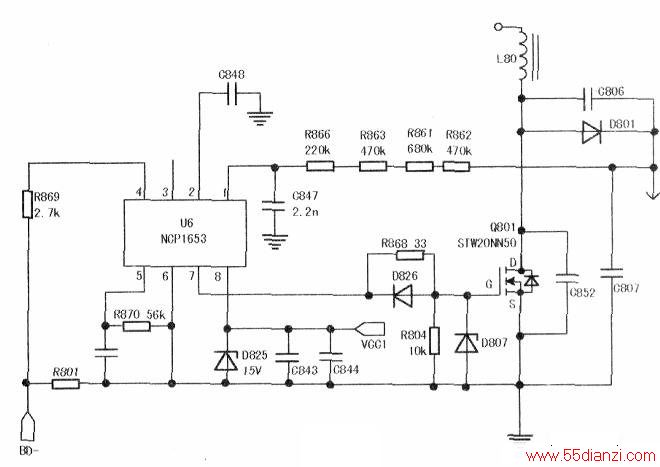

开机保险烧断,说明电路存在短路或击穿现象。测量整流电路时发现开关管Q801击穿对地短路,仔细检查其他元件并未发现短路损坏。于是更换场效应管Q801后开机,测得SV电压有输出,但12V、24V电压输出为0V,怀疑PFC电路不正常。经查PFC输出电压为320V左右,说明PFC电路没有工作,问题在其外围电路。继续检查发现U6的④脚对地电阻不正常,仔细检查发现电阻R869开路,更换该电阻后故障排除,电路见下图。分析发现R869开路造成U6的过流保护电路工作,U6停止输出,从而造成PFC电压输出异常。
