DVD光盘能放说明CD/DVD信号公共通道功能健全,问题局限在CD信号处理的独立功能电路。
装上CD盘试机看到光盘转速稳定,但就是不出现TOC内容,15秒之后APC电路关闭。
系统控制IC601在检测到FOK、FZC信号后,确认聚焦搜索成功,接通聚焦伺服、启动主轴电机,主轴CLV伺服和循迹伺服投入工作,光点读试;MPU同时EFM解调器在PLL锁相产生的同步位时钟控制下将非对称校正后的EFM信号进行解调,然后根据不同信息码的特点,从解调还原的8bit标准编码中分离出代表后声像信息的串行数据、CD帧同步信号和子码Q数据送往不同功能电路。
其中子码Q数据包含了机心状态控制信息和曲目、时间显示等信息,取出的Q子码数码由IC503送到10601,作为MPU监视机心工作,适时发送各种控制指令的依据。节目曲数和时间播放等信息则经Q601处理成相应数据送到操作和显示驱动微机IC101,驱动VFD屏显示出来。如果IC601未能接收到子码Q数据,就会作出电路工作不正常,并通过VFD显示“Err”指示字符。
综合上述分析即可归纳故障原因:CD循迹伺服不良;子码解调器(在IC503内)失效。区分方法很简单,用示波器检查IC502(39)脚CD-RF信号波形,若眼图清晰舒展、圆润完整,问题在子码Q解调器,否则在循迹伺服。

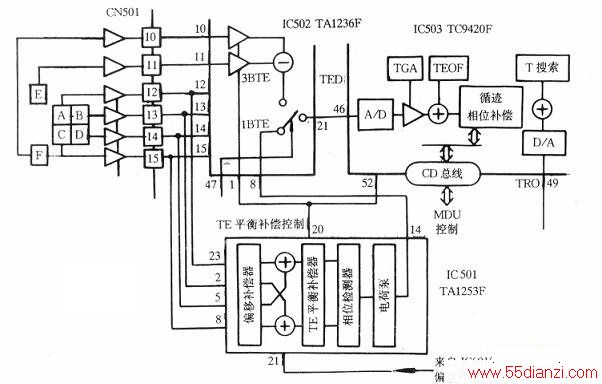

东芝SD-K310型DVD视盘机循迹伺服电路见下图,其中CD/DVD循迹误差信号形成电路彼此独立。DVD循迹误差检测采用微分相位法(简称DPD),利用田字形4分光敏接收器从返回的主光束中检出A-D四路电信号送到DVD循迹误差形成电路IC501处理产生TE=PH(A+C)-PH(B+D)信号,然后送往IC502⑧脚内的CD/DVD转换电路,由(47)控制选通从(21)脚送到IC503进行数字伺服处理。
CD循迹伺服误差检测仍采用三点(光束)法,利用两只边沿二极管从两束辅助光中检出E、F电信号,经I/V转换送到IC502,通过放大再进行减法运算产生TE=E-F信号。后面IC503内的循迹伺服处理是DVD/CD循迹误差信号的公共通道,因此图6中的IC502是本例故障的检查重点。
用示波器观察IC502(39)脚CD-RF波幅1VP-P正常,但波形下部有缺口,破坏了完整的眼图波形,一看就知道这是由于循迹伺服不良,造成3T~11T九种正弦波间隔丢失,丢失部分对应光点读取时偏离信息纹轨中心。
示波器探头移到IC502(10)、(11)脚,发现VF、VE两路信号幅度误差较大,又查CN501两脚(10)和(11)接触良好。拆开激光头组件,审核两只光敏二极管电参数偏离,其中E管正常,F管正向电阻较大。
换上与E管电参数一致的光敏二极管,试机故障排除。
