一台TLK-150型收录扩三用机，正常工作中信号突然中断，而扬声器发出“嘟嘟“叫声，信号指示满屏。为防止故障进一步扩大，忙关断电源，进行初检。
断开所有负载（因为是定压输出），将音量电位器调至最小，开机故障依旧；用数字表测120V输出端电压已近300V，20V输出端也达60V；扩音机监听喇叭仍发出“嘟嘟”的低频叫声。

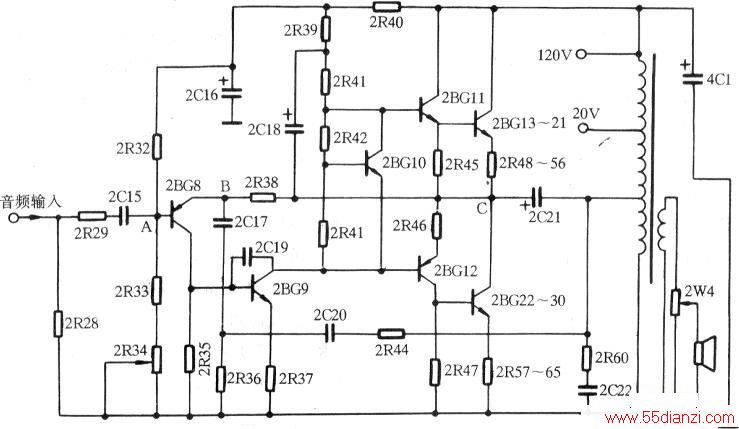

打开机盖，分析该机线路（如下图），其信号流程是这样的：
由2C15耦合来的音频信号，经2BG8(A733)输入放大后，再经2BG9送到两推动管2BG11(DD01)与2BG12(2SB546)的基极，最后经数组推挽对管将信号放大输出。其中2BG10起恒压偏置作用，而2R38从输出中点C往2BG8的发射极引入直流负反馈，使C点电位稳定。
首先断开2C15，开机故障依旧。2C15是输入耦合电容，断开后前级即无音频信号输入，这时扬声器仍有嘟嘟声，表明故障是功放级内部有自激振荡。将2C15恢复到线路中，检修从测量各三极管工作状态人手。开机先测2BG11的集电极电压为79V且很稳定，再测两推挽管中点C电压，为39V(基本正常)，但数值上下跳动。逐级往前查，2BG11的be结0.65V，2BG12的eb结为-0.01V，显然该管导通不正常；再往前查2BG9的be结为0.24V，基本处于截止状态，2BG8的eb结为0.45左右，且随“嘟嘟”声略有跳动。调整2R34，2BG8的eb结偏压无明显变化。
用示波器检测B点信号波形，呈频率为50H的矩形方波，A点波形也相同。仔细分析，该干扰信号只能来源于电源。试更换电容2C16(220μ/63V)，故障排除。再测2BG8的eb结电压为0.65V，2BG9的be结电压为0.51V，2BG10的be结电压为0.68V，2BG11、2BG12的be、eb结电压均为0.52V。一切恢复正常。
故障原因分析：电容2C16是电源去耦电容，用来消除各级工作时电流波动在电源中形成的耦合，由于它安装时紧靠2BG11的散热片，长期使用工作性能变劣。电源中残留的交流成份经2C16未能滤除干净，通过上偏电阻2R32(100kΩ)加到了输入放大最前级2BG8的基极，放大后，该信号又经2R38(5kΩ)、2C18(47μF/25V)、2R39(1kΩ)回到2C16的正极，从而形成正反馈，进而产生低频自激振荡，到最后输出级已产生300V干扰信号（空载）。又2C15、2R29以及2R28在2BG8的基极构成积分电路，滤除交流波形负半周形成了正向矩形脉冲，所以A点、B点信号表现为正向矩形脉冲。这一脉冲同样使得各工作点电压发生偏离，也使得上推动管2BG11时刻导通，而下推动管2BG12时刻截止。
结论：远达TLK-150型收录扩三用机广泛使用于各地中小学。建议对使用时间超10年以上的机子，为杜绝该类故障，可提前更换电容2C16。
