此机播放CD/DVD光盘时TOC目录读不出。观察托盘入仓到位，物镜内红色激光点发光正常，激光头上下搜索聚焦行动停止后光盘启动旋转，但VFD屏不显示TOC目录内容，在出现“Err”后自动停机。
光盘进入启动旋转程序，说明物镜找到会聚焦点，系统控制微机IC601通过CD总线接收到IC503送来的FOK和FZC信号，指令停止聚焦搜索一接通聚焦伺服环一启动主轴电机一主轴CLV伺服和循迹伺服投入工作，以便光点读取旋转光盘导人区TOC目录。可见读出TOC的条件是：聚焦伺服、主轴CLV伺服和循迹伺服工作正常；主轴CLV伺服又牵动EFM信号解调、PLL锁相和解调位时钟再生等。因此读不出目录故障涉及范围相当广。
FOK是聚焦成功的缩写，完成这道程序表明激光头、激光头组件内的I/V转换芯片TA1244、FOK和FZC形成电路基本正常。又由于循迹和主轴伺服信号处理由CD/DVD两套独立的电路完成，这样循迹、主轴伺服问题自然不大，只有聚焦伺服信号处理是CD/DVD公共通道，因此成为检修重点。

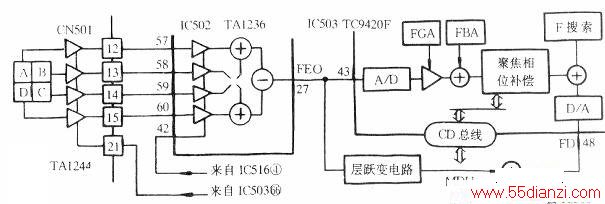

K318视盘机的聚焦伺服原理电路如下图所示，用示波器依次检查IC502（57）～（60）脚A～D的4路信号波形，其中VA、VB、VD这3路幅度达85μVP_P，只有VC为18μVP—P。鉴于聚焦搜索产生的FOK信号同样来自激光头的I/V转换器，因此田字形4分光敏接收器和I/V转换电路不会有问题。清理与VC输出对应的接插件第14脚，发觉插头座接触不良。清洗尘埃，整理金属弹片，故障排除。
