开机看到物镜停止聚焦后光盘启动旋转，但时快时慢，两种光盘一样。

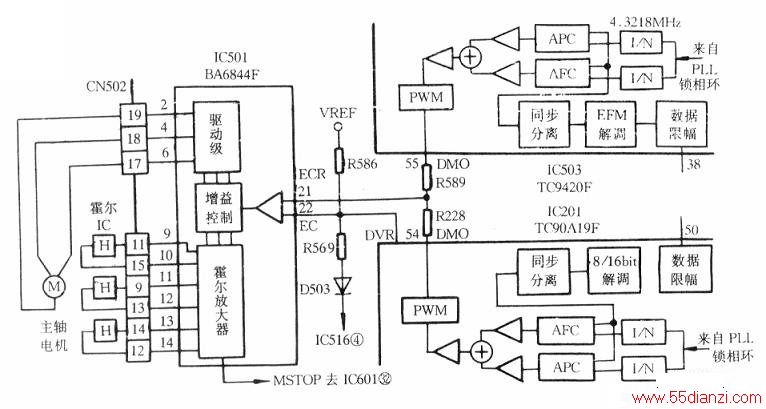

根据下图所示K310型DVD视盘机主轴伺服控制原理，影响光盘转速的主要原因有：IC503和IC201内PLL锁相环工作异常；IC503和IC201内的APC电路（相位比较）和AFC电路（频率比较）工作异常；循迹伺服环路工作异常，但上述电路CD/DVD部分彼此独立、互不干涉，两套电路不可能同时出毛病。
只有主轴伺服驱动电路IC510是CD/DVD公共通道，其（22）脚EC为能量控制输入口，直流电压高低直接影响CD/DVD光盘的转速。EC电压由+5V电源通过分压电路产生2.5V电压，再由IC516④脚CD/SDX转换控制，在CD方式设定在VREF=2.1V，在DVD方式设定在VRER= 1.65V。因此IC501（22）脚EC电压异常，就会影响CD/DVD光盘转速。
检查放大器IC516④脚（输入CD/SDX控制信号来自IC601（15）脚）与IC510（22）脚间的R586、R569、D503，发现R586引出脚不良。
换下R586后，故障排除。
