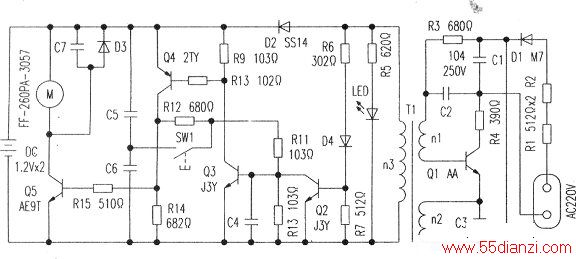

飞科FS320型电动剃须刀上有三个环形刀头，另外，机上还附有能剃长须的剪推头。该剃须刀为可充电式供电（可充电池装配在内部的控制板上），用该剃须刀附带的专用充电线与市电连接，即能为剃须刀内的电池充电。使用时，对剃须刀开关机，是依靠机壳中部一只轻触式按纽开关来控制的。该剃须刀内由于空间小，所以内部的电路控制板亦比较小：板上大多采用微型贴片式元件。附图是实物的测绘电路原理图，分析可知，其主要由AC/AC电压转换电路，以及电池充电、“开，关”工作控制电路等组成。
1.AC/AC电压转换电路
该电路部分是市电220V经D1、C1整流滤波后供电给由Q1管、T1变压器、R1~R4与C1—C3等元器件构成的自激反馈振荡器，其电路通电时，首先Ql由R1→R2→D1→R3→T1的n1绕组回路提供偏流，Q1瞬间导通电流在流经n2线圈时，因T1电磁感应，可在n1绕组生成一个正反馈于Q1 b极的脉冲感应电压，于是Q1进入连续振荡状态。此时，在T1变压器的次级n3绕组上感应产生脉冲低电压，为后级电路提供工作电源。
2．充电与电机同步关闭电路
由T1次级产生的感应低压，LED指示灯亮。同时，经D2整流，变成约为4V脉动直流电压，供电于二节串联的镍镉电池上，为其进行充电。这时，n3绕组电压亦经R6→D4，而向Q2的b极提供偏流，致使Q2饱和导通，则Q3及其后电路中的Q4~Q5相继“截止”并锁定，电机(M)失电，从而使电机可随“充电”同步关闭。
3．“开／关”机控制电路
使用剃须刀时的开、关机，主要是由Q3 ~Q5电路部分以及SW1开关来控制。需开机，则轻按一下SW1开关，电路中在C5~C6串联充电回路C6上已充电压，经过SW1而向R11~Q3的b极供电，使Q3导通，Q4~Q5也导通，于是电机(M)得电，开始旋转拖动刀头进行剃须。因Q3—Q5导通后，Q4的c极电压又由R12—R11反馈到Q3的b极，由此可将Q3导通进行工作“锁定”。所以，释放(松开)SW1开关后，Q3~Q5仍锁定为导通态，故电机(M)可连续工作下去。当需关机时，可再按下SW1，此时，因Q3的导通原是靠R12~R11回路电流来维持，按下SW1后，则R12与R11接点间电压，立即经SW1，而向C6上泄放，让Q3的b极偏压随即降低，使Q3变截止，其后Q4—Q5亦转为截止，电机(M)失电，进入“停机”状态。
当欲再开、关机时，仍是按动SWI进行操作，电路重复上述“开，关”机过程。
除去磕碰原因，该剃须刀一般较少出现故障；偶见异常，多是购机较久或使用较长一段时间后，常见有两种异常情况发生。其一是：操作“开，关”时，按钮不灵。其二为：剃须时无力易夹须（同时运行时间缩短）。经查．按钮不灵大都是因控制“开，关”的微型轻触开关本身问题，即其开关内部触片变形或氧化所致，更换开关便能修复。对第二种故障，则大都是因电池老化，造成动力不足所致。维修时，只需将机内的充电电池拆除后．再换上同型号的新充电电池，就能修复。
