索尼RSCW-1016电动剃须刀电路简析

　　索尼RSCW-1016型电动剃须刀，采用往复摇动式刀头，其动力由机内电机通过凸轮驱动连杆、产生机械横移式往复运动。动力电机的供电，是靠一个小型“1.2V”可充电池提供（剃须刀的壳内，相应设有为此电池充电的电路）。充电时，首先将底槽中内藏的电极推出，然后插入市电电源插座，即能充电；充电所耗电能约为IW左右。一般充电一昼夜，即能充满，以供正常剃须使用。
　　

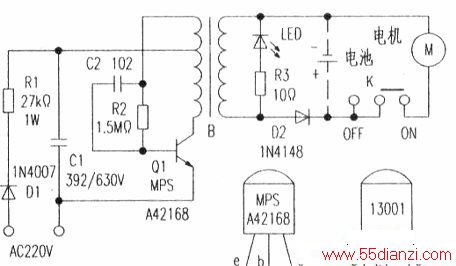

　　实测此机内电路如附图所示。电路主体上是一种简单的开关振荡“AC/DC”电压转换电路。工作时，AC220V电压先由D1、R1整流与降压，然后在滤波电容Cl两端，先形成37V左右的直流电压。此电压由微型铁氧体变压器B初级上方绕组经R2(C2)回路，先为Ql三极管的b-e极提供偏流，Q1导通；同时，导通瞬态电流在B绕组上产生感应，而感应脉冲经R2、C2加至Qb极，可起到正反馈的作用。这样，Q1及电路就进入连续振荡状态。与此同时，B的右侧次级绕组上，就感应产生出交流低电压。
　　
　　经R3．使LED管指示灯亮；同时经由二极管D2整流，形成1.42V的直流低电压。直接接至电池两端，为其进行充电。
　　
　　剃须刀使用时，由开关K操作控制。充电时，应将K拨至“OFF(关闭)”挡，使用时，将K拨至“ON（开）”挡，电机即工作运转，驱动往复刀剃须。
