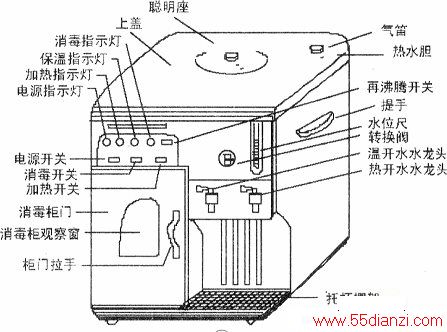

该型饮水器主要由饮水器与消毒柜两部份组成，如下图所示。饮水器部份由箱体（箱体为全塑结构）、上盖（上盖中央有用于安放桶装纯净水的聪明座）、水箱（水箱里面装有水位尺）、温水罐、热水胆（热水胆为不锈钢板冲压而成，上盖安装有气笛）、转换阀等组成。箱体前面安装有电源、加热和消毒开关，开水、温水水龙头及相关指示灯（包括绿色电源指示灯、红色加热指示灯、橙色保温指示灯及蓝色消毒指示灯）。
消毒柜由消毒室（消毒摩内胆由铝板制成）、层架（层架由中5mm不锈钢条弯制而成，放置在消毒室中间将消毒室分隔成L下两层，以便放置被消毒茶具）、石英电热管（石英电热管发出可见光和红外线为茶具消毒）、消毒柜门（消毒柜门由铝板组成，上面设有透明观察窗，用以观察消毒室的消毒情况）等组成。
