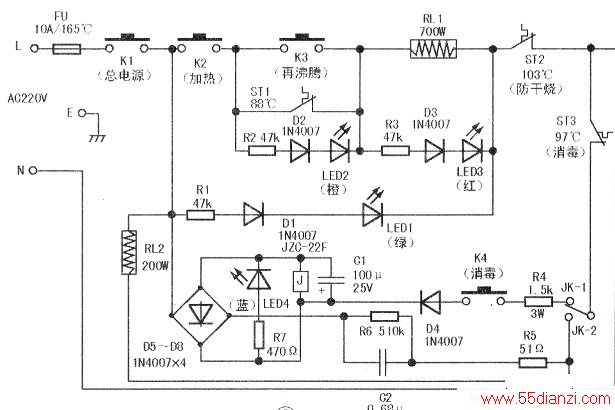

该型饮水器电路如下图所示。
加热工作过程：按下电源开关K1后，市电经温度保险管FU→K1→R1→D1→电源指示灯LED1（绿色）→防千烧温控器ST2形成网路，电源指示灯亮。当按下加热开关后，市电经加热温控器STl(880C)一加热管RL，1一防干烧温控器ST2形成回路，RL1进入加热状态。与此同时，市电还经R3一I)3一加热指示灯LED3(红色)--ST2形成同路，加热指示灯亮。由于此时保温指示灯LFD2被ST1所短路，因而不亮。当水沸腾时，安装在热水胆下方外面的加热温控器ST1的感知温度会≥88℃。于是加热温控器ST1断开一加热管RL1停止加热，因RL1两端无电压，故加热指示灯LED3熄灭。与此同时，由于ST1断开，所以保温指示灯LED2(橙色)亮，表示饮水机进入保温状态。
此时可经开水龙头放出饮用热开水，也可转动转换阀将热开水经转换阀储入温水罐，温水罐中安有磁体，使水被磁化，尔后经温开水龙头放出磁化后的温开水。
当放出开水或因热传递使热水胆中水温降至85℃时，ST1又会闭合，加热管RL1又开始加热，同时加热指示灯点亮，并重复上述过程。当饮水器处于保温状态，但又需取用沸水时，可按下再沸腾开关K3。于是，加热管RL1工作，保温指示灯LED2因被K3短路而熄灭，加热指示灯LED3亮。当水被重新加热沸腾后，大量气体会使热水胆上方的气笛鸣响，告知用户关断K3。
ST2为防干烧温控器，它安装在热水胆下方，在热水胆中无水且温度达到103℃时自动断开（断开后需人为按下翘起的触头才能复位），切断加热电路的电源、避免烧坏加热管。如果ST2失灵，当温度升至165℃时，安装在热水胆外壳上的超温保险管FU会自行熔断，切断总电源，从而避免事故的发生。
消毒工作过程：按下消毒开关K4后，市电经消毒温控器ST3、继电器常闭触点JK-1、R4、K4、D4半波整流、Cl滤波后获得12V电压，消毒指示灯LED4(蓝色)亮。与此同时，继电器f得电，常闭触点JK-2接通，市电又经R5、C2及D5~D8桥式整流、C1滤波后得到12V电压，使继电器维持吸合。
在JK-2接通时，消毒用的石英发热管R1,2的电源也被接通，发出可见光和红外线，用以对茶具进行消毒。当消毒室温度达到125℃时，安装在消毒室内胆外面的温控器ST3(97℃)断开，切断电源，1释放，消毒指示灯LED4熄灭，消毒工作结束。如果中途想终止消毒，按一下K4即可。
