沙宣VSCD87CCN卷发夹电路工作原理

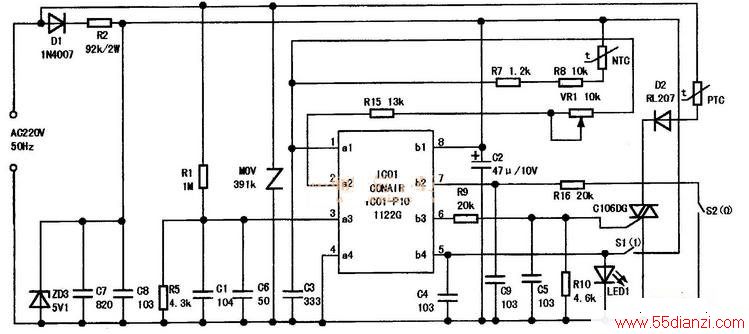

    沙宣VSCD87CCN卷发夹电路如下图所示，220V交流电一路经过D1半波整流R2限流后，又通过ZD3稳压输出5V电压给IC01的⑧脚供电；另一路经过R1、R5降压分压输入到IC01的③脚市电电压检测端，与设置值进行对比，高于或低于某个值可能卷发器不工作，具体没有测试过，压敏电阻MOV是防涌浪电压冲击，实现过压保护。
　　
　　IC01的⑤脚是“1”复位启动按键输入端，在待机状态时，按一下“S1”按键IC01的⑥脚输出一个触发电压控制晶闸管C106DG导通，PTC加热器开始工作，LED1灯闪烁。IC01的①脚通过NTC（负温度系数的电队）感知PTC加热器阻值的变化作为温度反馈输入，IC01的②脚相连的VR1为10kΩ可调电位器，温度从弱到强共分15段、调节VR1时IC01的②脚电压随之变化使IC01的⑥脚输出触发脉冲控制晶闸管C106DG导通程度，使PTC的加热温度高低变化。IC01的①脚与②脚输入的温度取样电压值进行比较，达到设定的值后关闭⑥脚的输出电压，LED1灯常亮，PTC加热器维持该温度继续加热。IC01的⑦脚是“0”关闭按键输入端，按一下“S2”按键，晶闸管C106DG截止，关闭PTC加热器，LED1灯熄灭。
